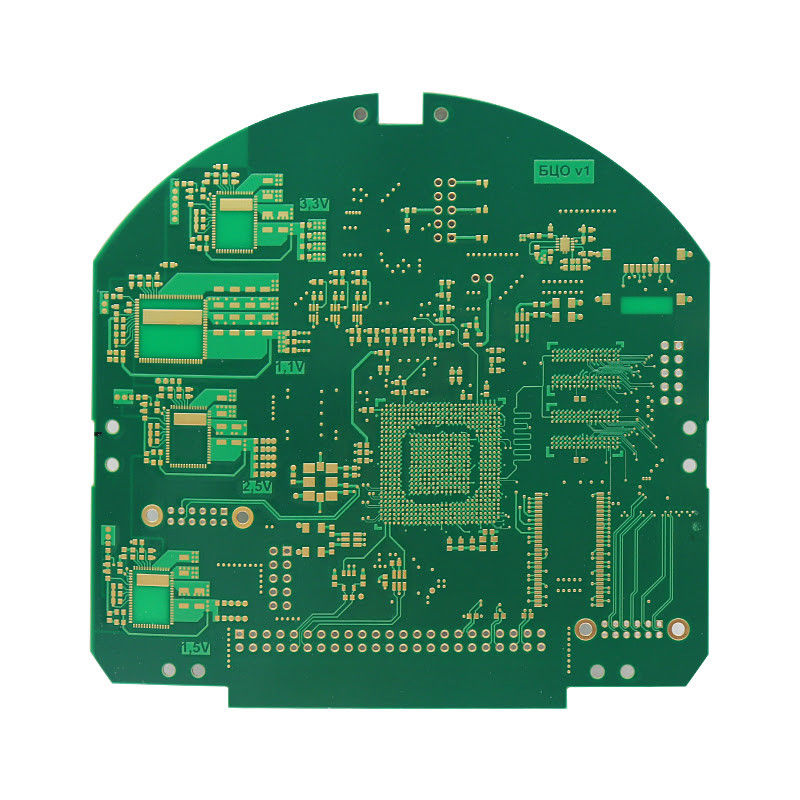

6+N+6 HDI صفحه مدار چاپی 280um ضخامت مس بیرونی

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

ISO/TS16949/RoHS/TS16949

درخواست:

کنترل صنعتی

مشخصه:

6 لیزر، 6 لایه بندی، 6+N+6

مواد:

IT968TC+Shengyi S1000-2M

لایه:

14 لیتر

ضخامت:

0.1±1.6 میلی متر

حداقل قطر سوراخ:

سوراخ ليزري: 0.15 ميلي متر، سوراخ ميكانيكي: 0.20 ميلي متر8:1

حداقل عرض/فضا:

75/75um

پوشش سطح:

طلا غوطه ور: 0.05um

مدل داخلی:

C42802DC14A0

جزئیات بسته بندی:

بسته بندی خلاء گره های هوا

قابلیت ارائه:

200،000 متر مربع/سال

برجسته کردن:

توضیحات محصول

HDI با 6+N+6

پروژه	قابلیت فرآیند PCB
تعداد لایه ها	۱ تا ۴۰ لایه
حداقل عرض خط بیرونی/فراغ	3/3میل
ضخامت بیرونی مس	280um ((8OZ)
ضخامت داخل مس	210um ((6OZ)
تحمل ضخامت PCB	ضخامت تخته ≤1.0mm؛ ±0.1mm +/-0.05mm زیر 4 لایه ضخامت صفحه>1.0mm؛ ±10%
حداقل PTH	سوراخ مکانیکی 4 میلی متر، لیزر 3 میلی متر
مواد	FR-4 ، Tg بالا ، بدون هالوجن ، PTFE ، Rogers ، Polyimide
HDI	سطوح 2-7
روند ویژه	گیره های کور دفن شده، سوراخ های کور، ترکیب سخت و انعطاف پذیر، فشار مخلوط، حفاری عقب، مقاومت دفن شده، ظرفیت دفن شده، مراحل آسیاب، مقاومت چند ترکیب؛
