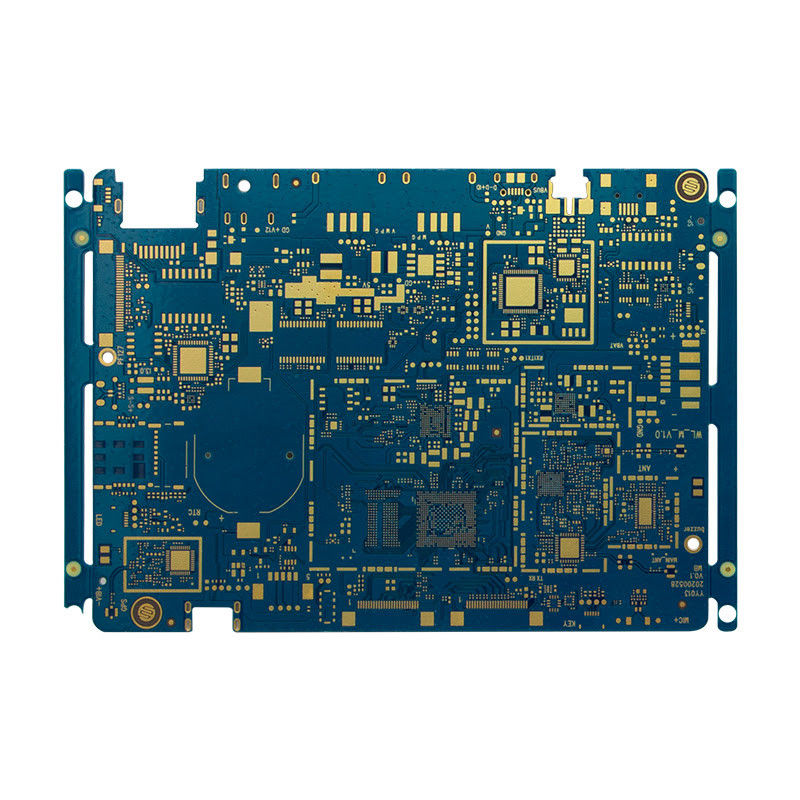

PCB فرکانس بالا غوطه ور شدن طلا ENIG برای الکترونیک OEM

توضیحات محصول:

PCB فرکانس بالا، همچنین به عنوان PCB سیگنال فرکانس بالا شناخته می شود، یک نوع تخصصی از صفحه مدار چاپی است که برای مدیریت سیگنال های فرکانس بالا و کار در فرکانس های مایکروویو طراحی شده است.این به طور گسترده ای در صنایع مانند ارتباطات استفاده می شود، هوافضا و ارتش برای توانایی ارسال و دریافت سیگنال های فرکانس بالا با کمترین ضرر و حداقل تداخل.

این PCB فرکانس بالا با مواد با کیفیت بالا و تکنولوژی پیشرفته ساخته شده است تا عملکرد مطلوب را تضمین کند.

پایان سطح این PCB فرکانس بالا طلا غوطه ور است، همچنین به عنوان ENIG شناخته می شود.و يه تخت، سطح صاف برای قرار دادن مدار دقیق. این برای کاربردهای فرکانس بالا ایده آل است زیرا از دست دادن ورودی کم دارد و حتی در فرکانس های بالا یکپارچگی سیگنال را حفظ می کند.

این PCB فرکانس بالا برای کار در طیف گسترده ای از دما از -55 درجه سانتیگراد تا 125 درجه سانتیگراد طراحی شده است.این باعث می شود آن را مناسب برای استفاده در محیط های شدید و اطمینان از عملکرد قابل اعتماد حتی در شرایط سخت.

ضخامت صفحه این PCB فرکانس بالا از 0.2mm تا 6.35mm است، که انعطاف پذیری در طراحی و سازگاری با دستگاه های الکترونیکی مختلف را فراهم می کند.می تواند در دستگاه های فشرده مورد استفاده قرار گیرد که فضای محدودی دارند یا در سیستم های بزرگتر که نیاز به تخته های ضخیم تر برای مدارهای پیچیده تر دارند.

ماده مورد استفاده برای این PCB فرکانس بالا یا Rogers یا PTFE (Polytetrafluoroethylene) است. هر دو ماده دارای خواص دی الکتریک عالی، از دست دادن کم و ثبات حرارتی بالا هستند.که آنها را برای کاربردهای فرکانس بالا مناسب می کند. راجرز یک لایه دار با عملکرد بالا است، در حالی که PTFE یک فلورپولیمر با خواص الکتریکی و مکانیکی برتر است.

این PCB فرکانس بالا دارای ضخامت فولیک مس نهایی 1 اونس (اونس) یا 35 میکرو است. فولیک مس ضخیم تر به کاهش از دست دادن سیگنال و بهبود کیفیت سیگنال کمک می کند.که آن را برای کاربردهای فرکانس بالا و سرعت بالا مناسب می کند.

چهار نوع اصلی از PCB فرکانس بالا وجود دارد که به طور معمول استفاده می شود:

این نوع PCB فرکانس بالا برای برنامه های کنترل شده مانع طراحی شده است و برای سیگنال های فرکانس بالا که نیاز به مسیریابی دقیق و محافظت دارند ایده آل است.این یک ساختار ساندویچ با یک لایه سیگنال در وسط و سطوح زمین در بالا و پایین، جداسازی سیگنال عالی و به حداقل رساندن crosstalk را فراهم می کند.

PCB های فرکانس بالا، رایج ترین نوع استفاده شده هستند، با یک لایه از ردیف های رسانا در بالای ماده دی الکتریک. لایه پایین به عنوان یک سطح زمین عمل می کند،و لایه ی بالا سیگنال را حمل می کند.این برای برنامه هایی که نیاز به هزینه پایین و تولید حجم بالا دارند مناسب است.

این نوع PCB فرکانس بالا شبیه به مایکرو استریپ است، اما دارای سطوح زمینی اضافی در هر دو طرف مسیر سیگنال است، که عایق سیگنال بهتر و کاهش تشعشع را فراهم می کند.معمولاً در برنامه های دیجیتال با فرکانس بالا و سرعت بالا استفاده می شود.

PCB با فرکانس بالا یک نوع تخصصی است که از یک ماده دی الکتریک با ثابت دی الکتریک پایین تر مانند PTFE برای جاسازی ردارهای سیگنال بین دو لایه از سطوح زمین استفاده می کند.این طراحی اجازه می دهد تا یک عامل فرم کوچکتر و بهبود عملکرد الکتریکی.

PCB فرکانس بالا یک جزء حیاتی در صنعت فرکانس بالا و مایکروویو است که انتقال قابل اعتماد و کارآمد سیگنال ها را فراهم می کند.مثل پوشش سطحی Immersion Gold، مواد Rogers / PTFE، و 1 اونس ورق نهایی، آن را به یک انتخاب ایده آل برای برنامه های کاربردی تقاضا می کند. با انواع مختلف و گزینه های سفارشی،این PCB فرکانس بالا یک راه حل همه کاره برای نیازهای مدار فرکانس بالا است.

ویژگی ها:

• صفحه سیم کشی چاپی با فرکانس بالا
• صفحه مدار چاپی با فرکانس بالا
• PCB فرکانس بالا
• شکست و امتیاز
• کاربرد: ارتباط
• کاربرد: خودرو
• سطح تمام شده: طلا غوطه ور
• ضخامت مس: 1 اونس
• دمای کار: -55°C تا 125°C

پارامترهای فنی:

کاربردها:

با تکامل مداوم تکنولوژی، نیاز به الکترونیک فرکانس بالا در صنایع مختلف ضروری شده است.این دستگاه های فرکانس بالا نقش مهمی در تضمین عملیات کارآمد و قابل اعتماد دارند.این جایی است که PCB فرکانس بالا وارد می شود، ارائه راه حل های پیشرفته برای برنامه های فرکانس بالا و مایکروویو.

PCB فرکانس بالا، همچنین به عنوان PCB فرکانس بالا رادیو فرکانس یا PCB فرکانس بالا مایکروویو شناخته می شود،یک نوع صفحه مدار چاپی است که به طور خاص برای برنامه های فرکانس بالا و مایکروویو طراحی شده استبا فرکانس 500MHz تا 2GHz ، این PCB ها از مواد تخصصی و فرآیندهای تولید برای دستیابی به انتقال سیگنال سریع و از دست دادن سیگنال کم استفاده می کنند.

• ضخامت تخته:0.2mm-6.35mm
• طرح:شکست و امتیاز
• هیئت مدیره:1.0MM
• حداقل اندازه سوراخ:0.2 میلی متر
• استفاده:لوازم الکترونیکی OEM

قابلیت های فرکانس بالا و مایکروویو این محصول را برای طیف گسترده ای از برنامه ها مناسب می کند، از جمله:

• ارتباطات:PCB های فرکانس بالا به طور گسترده ای در صنعت مخابرات برای دستگاه هایی مانند آنتن ها، سیستم های ارتباطی ماهواره ای، گیرنده ها و موارد دیگر استفاده می شوند.این PCB ها انتقال سیگنال سریع و پایدار را امکان پذیر می کنند، اطمینان از ارتباطات قابل اعتماد.
• هوافضا و دفاع:با افزایش استفاده از سیستم های رادار و ماهواره ای در بخش هوافضا و دفاع، تقاضا برای الکترونیک فرکانس بالا نیز افزایش یافته است.PCB های فرکانس بالا برای این کاربردهای حیاتی هستند، ارائه پردازش و انتقال داده های با سرعت بالا برای عملیات کارآمد.
• تجهیزات پزشکی:PCB های فرکانس بالا همچنین در تجهیزات پزشکی مانند دستگاه های MRI، دستگاه های سونوگرافی و غیره استفاده می شوند. این PCB ها پردازش سیگنال دقیق و سریع را تضمین می کنند،امکان تشخیص و درمان دقیق.
• صنعت خودرو:با ظهور سیستم های پیشرفته کمک به راننده (ADAS) و سایر کاربردهای فرکانس بالا در صنعت خودرو، PCB فرکانس بالا برای اطمینان از انتقال سریع و قابل اعتماد داده استفاده می شود,افزایش ایمنی و عملکرد.
• سیستم های کنترل صنعتی:PCB های فرکانس بالا همچنین در سیستم های کنترل صنعتی مختلف مانند PLC، DCS و سیستم های SCADA استفاده می شوند. این PCB ها پردازش و انتقال داده های با سرعت بالا را فراهم می کنند.تضمین کنترل دقیق و کارآمد بر فرآیند تولید.

PCB های فرکانس بالا چندین مزیت نسبت به PCB های سنتی را ارائه می دهند که آنها را به انتخاب مورد نظر برای برنامه های فرکانس بالا و مایکروویو تبدیل می کند:

• از دست دادن سيگنال کم:مواد تخصصی و فرآیندهای تولید مورد استفاده در PCB های فرکانس بالا از دست دادن سیگنال را به حداقل می رسانند و انتقال سریع و پایدار سیگنال را تضمین می کنند.
• پردازش اطلاعات با سرعت بالا:با دامنه فرکانس 500MHz تا 2GHz، PCB فرکانس بالا پردازش داده های با سرعت بالا را امکان پذیر می کند و آنها را برای برنامه های کاربردی پیشرفته مناسب می کند.
• دوام:PCB های فرکانس بالا برای مقاومت در برابر دماهای بالا و محیط های شدید طراحی شده اند، که آنها را بسیار پایدار و قابل اعتماد می کند.
• سفارشی سازی:این PCB ها می توانند با توجه به الزامات خاص سفارشی شوند و انعطاف پذیری در طراحی و عملکرد را فراهم کنند.

PCB های فرکانس بالا انقلاب جهانی الکترونیک فرکانس بالا را ایجاد کرده اند، راه حل های پیشرفته ای را برای صنایع مختلف فراهم می کنند.و گزینه های سفارشی سازی، این PCB ها تبدیل به یک جزء ضروری در تکنولوژی مدرن شده اند.

سفارشی سازی:

PCB فرکانس بالا ما یک محصول با کیفیت بالا طراحی شده برای الکترونیک OEM است. آن را به طور خاص برای استفاده در برنامه های فرکانس بالا طراحی شده است، و آن را برای PCB فرکانس بالا میکرو استریپ کامل،PCB RF فرکانس بالا، و پروژه های PCB فرکانس بالا.
ورق نهایی PCB فرکانس بالا ما 1 اونس است، که دوام و قابلیت اطمینان آن را تضمین می کند.ارائه محافظت عالی در برابر خوردگی و تضمین طول عمر طولانی برای PCB شماما اهمیت دقت در برنامه های فرکانس بالا را درک می کنیم، به همین دلیل است که ارزش مقاومت ما دارای تحمل ±10٪ است.این تضمین دقت سیگنال های شما و به حداقل رساندن تداخل.
PCB فرکانس بالا ما همچنین دارای حداقل اندازه حفره 0.2 میلی متر است، اجازه می دهد تا برای طرح های پیچیده و قرار دادن دقیق اجزای.شما می توانید مطمئن باشید که PCB شما با مشخصات و الزامات دقیق شما مطابقت دارد.
به PCB فرکانس بالا اعتماد کنید تا عملکرد استثنایی و قابلیت اطمینان برای تمام نیازهای فرکانس بالا شما را فراهم کند.حالا با ما تماس بگیرید تا اطلاعات بیشتری در مورد خدمات سفارشی سازی ما و چگونگی کمک به اجرای پروژه شما کسب کنید.

بسته بندی و حمل:

PCB های فرکانس بالا ما با دقت بسته بندی شده اند تا تحویل ایمن به مشتریان ما را تضمین کنند. در اینجا گام هایی که ما برای بسته بندی محصولات ما می گیریم:

1. اول، ما از مواد ضد استاتیک برای محافظت از اجزای حساس در PCB استفاده می کنیم.
2. بعد، PCB در یک جعبه با اندازه سفارشی قرار می گیرد تا از هر گونه حرکت در طول حمل و نقل جلوگیری شود.
3. سپس جعبه با پوشش حباب یا فوم پر می شود تا کمربند و محافظت اضافی فراهم کند.
4. در نهایت، جعبه با نوار محکم بسته می شود تا محتویات آن را محکم نگه دارد.
5. +

ما گزینه های مختلف حمل و نقل را برای پاسخگویی به نیازهای مشتریانمان ارائه می دهیم.

1. بعد از بسته بندی PCB ها، آنها را روی یک کامیون یا هواپیما حمل می کنند.
2. شرکای حمل و نقل ما اطمینان می دهند که بسته ها با دقت و تحویل به موقع اداره می شوند.
3. هنگامی که بسته به مقصد خود می رسد، توسط گیرنده یا یک فرد تعیین شده امضا می شود.
4. در صورت بروز هر گونه مشکل یا آسیب در طول حمل و نقل، تیم خدمات مشتری ما برای کمک و حل مشکل در دسترس است.

ممنون که PCB های فرکانس بالا رو انتخاب کردید ما تلاش می کنیم که بالاترین کیفیت محصولات و حمل و نقل امن را برای مشتریانمان فراهم کنیم
