مونتاژ PCB ارتباطی
Created with Pixso.

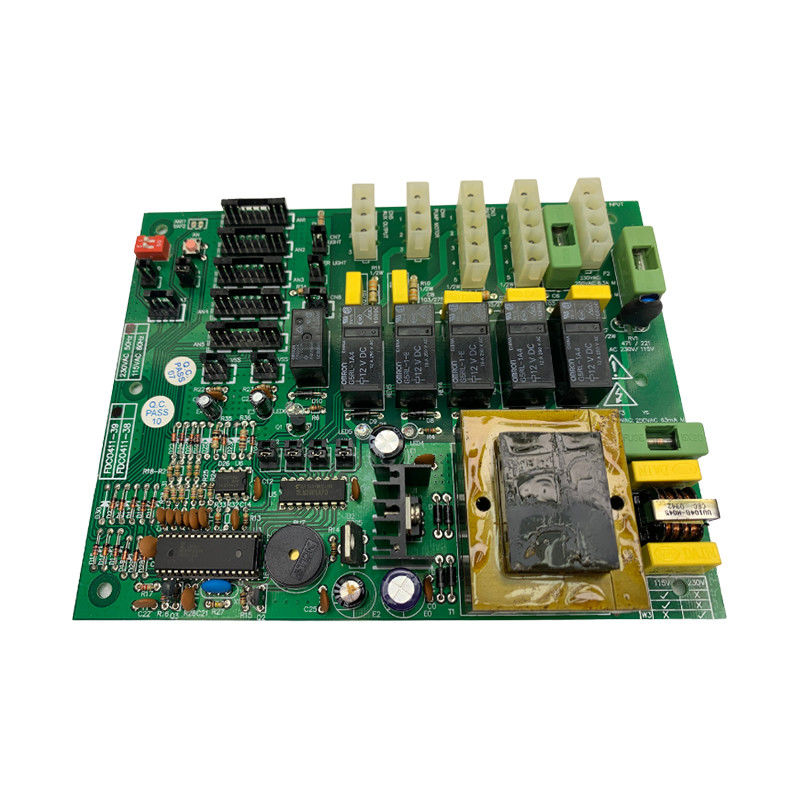

6 لایه غوطه ور شدن طلا PCB مونتاژ دقیق 4G ارتباطات PCB

6 لایه غوطه ور شدن طلا PCB مونتاژ دقیق 4G ارتباطات PCB

اطلاعات دقیق
Pcb Layers:
6 Layers
Pcb Glod Process:
Immersion Gold
Item:
PCB Assembly
Min Hole Diameter:
0.2mm
Feature:
High Reliability And Precision
Material Of Pcb:
FR-4
Pcb Request:
Gerber&BOM
Pcba Product Name:
4G Communication/Network Switch
برجسته کردن:

جمع آوری PCB ارتباطات غوطه ور شدن طلا,مونتاژ PCB ارتباطات 4G,6 لایه ارتباطات PCB مونتاژ

,

4G Communication PCB Assembly

,

6 Layer Communication PCB Assembly

توضیحات محصول

توضیحات محصول:

مجمع مادربرد ارتباطی یک جزء حیاتی در هر سیستم ارتباطی است و داشتن یک مجمع PCB قابل اعتماد و کارآمد ضروری است.مجمع PCB ارتباطات مخابرات طراحی شده است برای پاسخگویی به خواسته های سیستم های ارتباطی مدرن، ارائه انتقال داده با سرعت بالا و عملکرد قابل اعتماد.

اسمبل الکترونیک برای ارتباطات برای پردازش مواد ورودی طراحی شده است، اطمینان حاصل کنید که تمام اجزای با بالاترین استانداردها جمع آوری شده اند.تجمع PCB ساخته شده است برای برآورده کردن استانداردهای کیفیت سختگیرانه، اطمینان حاصل شود که قابل اعتماد است و در هر شرایطی عملکرد خوبی خواهد داشت.

مجمع PCB ارتباطات دارای حداقل قطر سوراخ 0.2mm است،که امکان مونتاژ اجزای کوچک را فراهم می کند و اطمینان می دهد که PCB جمع و جور و آسان برای ادغام در هر سیستم ارتباطی استاین باعث می شود آن را یک انتخاب ایده آل برای ارتباطات مخابراتی، شبکه سازی و سایر برنامه های ارتباطی.

طراحی شش لایه ای مونتاژ مادربرد ارتباطات اجازه می دهد تا عملکرد بالایی داشته باشد.با لایه های متعدد مدار که انتقال سیگنال بهینه و حداقل تداخل را تضمین می کنداین طراحی همچنین اجازه می دهد تا مدارهای پیچیده تر، این امکان را برای ادغام ویژگی های بیشتر و عملکرد در مجمع PCB.

به طور خلاصه، مجمع PCB ارتباطات یک محصول مجمع الکترونیک با کیفیت بالا است که به طور خاص برای برنامه های ارتباطی و مخابراتی طراحی شده است.از مواد پایه ای مس با کیفیت بالا ساخته شده است، دارای حداقل قطر سوراخ 0.2 میلی متر است و با توجه به استانداردهای کیفیت سخت ساخته شده است. با طراحی شش لایه ای آن، یک انتخاب ایده آل برای ارتباطات، شبکه،و سایر برنامه های ارتباطی.


ویژگی ها:

  • نام محصول: مونتاژ PCB ارتباطی
  • درخواست PCB: Gerber&BOM
  • پوشش سطحی:
    • HASL
    • ENIG
    • OSP
    • نقره غوطه ور
  • حداقل قطر سوراخ: 0.2mm
  • ماده: FR-4
  • مواد PCB: FR-4

توضیحات احتمالی دیگر:

  • هیئت مدیره ارتباطات
  • سازمانی الکترونیک برای ارتباطات
  • مونتاژ صفحه مدار ارتباطات

پارامترهای فنی:

تست 100% آزمون الکترونیکی
درخواست PCB Gerber&BOM
پروژه پردازش مواد ورودی
ماده مجموعه PCB برای تجهیزات ارتباطی
کاربرد PCB ماژول هوشمند اندروید
نام محصول PCBA ارتباطات 4G/ سوئیچ شبکه
لایه های PCB 6 لایه
مواد PCB FR-4
قطر سوراخ 0.2 میلی متر
پوشش سطح HASL، ENIG، OSP، غوطه ور شدن نقره
هیئت مدیره ارتباطات مجموعه PCB برای تجهیزات ارتباطی

کاربردها:

سوئیچ شبکه ارتباطات 4G یک جزء مهم در شبکه ارتباطات است. این امکان را برای انتقال یکپارچه داده ها بین دستگاه ها و شبکه های مختلف فراهم می کند.مونتاژ PCB با استفاده از مواد با کیفیت بالا مانند FR-4 ساخته شده استفرآیند طلا استفاده شده طلا غوطه ور است که تضمین می کند که مجمع PCB از بالاترین کیفیت است.

مجتمع صفحه مدار چاپی ارتباطات می تواند در کاربردهای مختلف مورد استفاده قرار گیرد.اتصال ارتباطات، مونتاژ PCB و سایر کاربردهایی که نیاز به قابلیت اطمینان و دقت بالا دارند.

مجتمع صفحه مدار چاپی ارتباطات طراحی شده است تا با درخواست های Gerber و BOM سازگار باشد.این تضمین می کند که مجموعه با بالاترین کیفیت است و با طیف گسترده ای از دستگاه ها و شبکه های مختلف سازگار است.

به طور کلی، مجمع صفحه مدار چاپی ارتباطات یک جزء ضروری در هر شبکه ارتباطی است.که آن را برای استفاده در طیف گسترده ای از برنامه های کاربردی مختلف ایده آل می کند.


سفارشی سازی:

محصول مونتاژ PCB ارتباطات ما برای اطمینان از قابلیت اطمینان و دقت بالا برای تجهیزات ارتباطی طراحی شده است. ما از مواد FR-4 و طراحی PCB 6 لایه برای اطمینان از بهترین عملکرد استفاده می کنیم.پردازش مواد وارد شده ما از بالاترین کیفیت است،توليد محصولات برتر را تضمین می کند.آن را به یک انتخاب ایده آل برای اتصال مادربرد مجمع و اتصال هیئت مدیره کوه مجمع.


پشتیبانی و خدمات:

محصولات ما از مجموعه PCB ارتباطات با پشتیبانی فنی و خدمات جامع همراه است تا اطمینان حاصل شود که مشتریان ما می توانند از قابلیت های محصول به طور کامل استفاده کنند.تیم ما از کارشناسان در دسترس برای ارائه کمک با نصبعلاوه بر این، ما خدمات آموزشی را ارائه می دهیم تا به مشتریان کمک کنیم تا با ویژگی ها و عملکرد محصول به سرعت آشنا شوند.پشتیبانی و خدمات ما طراحی شده اند برای بهینه سازی عملکرد و قابلیت اطمینان از ما ارتباطات PCB مجمع محصول.


بسته بندی و حمل:

بسته بندی محصول:

محصول مجمع PCB ارتباطات در یک جعبه کارتونی محکم بسته بندی می شود تا ایمنی آن در طول حمل و نقل را تضمین کند.محصول با پوشش حباب بسته می شود تا از آسیب در طول حمل و نقل جلوگیری شود.جعبه با نوار بسته بندی محکم بسته می شود تا از دست دادن یا باز کردن بسته جلوگیری شود.ابعاد جعبه بسته بندی بر اساس ابعاد و وزن محصول برای به حداقل رساندن هزینه های حمل و نقل بهینه خواهد شد.

حمل و نقل:

تولیدات جمع آوری PCB ارتباطات از طریق یک سرویس کوری معتبر مانند DHL یا FedEx ارسال می شود. هزینه های حمل و نقل بر اساس وزن و ابعاد بسته محاسبه می شود,همچنین محل تحویل. بسته در عرض 2-3 روز کاری پس از دریافت تایید سفارش ارسال می شود.یک شماره ردیابی به مشتری از طریق ایمیل برای ردیابی وضعیت تحویل بسته ارائه می شودزمان تحویل برآورد شده بستگی به محل تحویل و روش حمل و نقل انتخاب شده توسط مشتری دارد.


سوالات متداول:

ج: یک مجمع PCB ارتباطی یک صفحه مدار الکترونیکی است که برای ارائه قابلیت های ارتباطی بین دستگاه ها یا سیستم های الکترونیکی مختلف طراحی شده است.

س: ویژگی های اصلی مجمع PCB ارتباطات چیست؟

A: ویژگی های اصلی مجمع PCB ارتباطات شامل انتقال داده با سرعت بالا، مصرف انرژی پایین، کاهش صدا و سازگاری با پروتکل ها و رابط های ارتباطی مختلف است.

س: پروتکل های ارتباطی که از مجمع PCB ارتباطات پشتیبانی می کند چیست؟

A: مجمع PCB ارتباطات از طیف گسترده ای از پروتکل های ارتباطی از جمله UART ، SPI ، I2C ، CAN ، Ethernet ، USB و Bluetooth پشتیبانی می کند.

س: حداکثر سرعت انتقال داده توسط مجمع PCB ارتباطات پشتیبانی می شود چیست؟

ج: حداکثر سرعت انتقال داده پشتیبانی شده توسط مجمع PCB ارتباطات بستگی به پروتکل ارتباطی خاص و رابط مورد استفاده دارد.مجمع PCB ارتباطات برای ارائه قابلیت های انتقال داده با سرعت بالا برای پاسخگویی به نیازهای برنامه های مختلف طراحی شده است..

س: با چه نوع دستگاه ها یا سیستم های الکترونیکی می توان از مجمع PCB ارتباطی استفاده کرد؟

ج: مجمع PCB ارتباطات می تواند با طیف گسترده ای از دستگاه ها یا سیستم های الکترونیکی مانند رایانه ها، تلفن های هوشمند، تبلت ها، سیستم های جاسازی شده و تجهیزات اتوماسیون صنعتی استفاده شود.از جمله.
