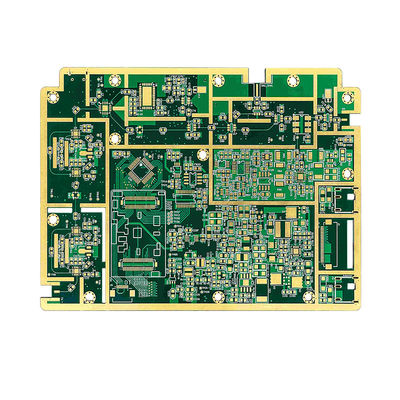

رنگ ماسک سولدر زرد FR4 PCB لایه بالا با حداقل عرض خط / فاصله 3 میلی لیتر / 3 میلی لیتر

توضیحات محصول:

PCB لایه بالا، که به عنوان PCB اتصال چگالی بالا نیز شناخته می شود، یک صفحه مدار با عملکرد بالا است که برای دستگاه های الکترونیکی پیچیده و پیشرفته طراحی شده است.از چند لايه از آثار مس و مواد عفوني شده، که آن را برای کاربردهای چگالی بالا و سرعت بالا مناسب می کند.

PCB لایه بالا به طور خاص برای محصولات پیشرفته و پیشرفته طراحی شده است مانند تلفن های هوشمند، تبلت ها، تجهیزات پزشکی، فناوری هوافضا،و سایر دستگاه های الکترونیکی که نیاز به مدارهای پیچیده و پیچیده دارنداین یک جزء حیاتی در تولید این دستگاه ها است که یک بستر قابل اعتماد و کارآمد برای عملکرد آنها فراهم می کند.

PCB لایه بالا در گزینه های مختلف پایان سطح موجود است، از جمله:

• HASL (Hot Air Solder Leveling): یک سطح سطح مقرون به صرفه و به طور گسترده ای استفاده می شود که یک سطح صاف و قابل سولدر برای PCB فراهم می کند.
• ENIG (طلای غوطه ور شدن نیکل بدون برق): یک پایان سطح محبوب برای PCB های با تراکم بالا، که رسانایی عالی و مقاومت در برابر خوردگی را فراهم می کند.
• OSP (سازنده جوش پذیری ارگانیک): یک پایان سطحی است که از آثار مس در برابر اکسیداسیون محافظت می کند و یک سطح صاف و جوش پذیر را فراهم می کند.
• نقره غوطه ور: یک سطح پایان که ارائه می دهد رسانایی بالا و solderability عالی، آن را ایده آل برای برنامه های فرکانس بالا.
• لاستیک غوطه ور: یک پایان سطح مقرون به صرفه است که رسانایی خوب و قابلیت جوش برای PCB را فراهم می کند.

PCB لایه بالا در سه گزینه رنگ ابریشمدار در دسترس است:

• سفید: یک رنگ رایج برای صفحه ابریشم، ارائه کنتراست خوب و دید بر روی PCB.
• سیاه: یک انتخاب محبوب برای رنگ صفحه ابریشم، ارائه یک نگاه مدرن و شیک به PCB.
• زرد: یک رنگ روشن و چشمگیر که برای برجسته کردن نشانه های مهم در PCB ایده آل است.

PCB لایه بالا کنترل مقاومت را ارائه می دهد که توانایی حفظ یک ویژگی الکتریکی ثابت در سراسر PCB است. این برای برنامه های کاربردی با سرعت بالا و فرکانس بالا بسیار مهم است.,تضمین عملکرد قابل اعتماد و پایدار.

PCB لایه بالا در گزینه های مختلف رنگ ماسک جوش در دسترس است ، از جمله:

• سبز: یک رنگ استاندارد و رایج برای ماسک جوش ، که کنتراست و دید خوبی را در PCB فراهم می کند.
• آبی: یک انتخاب محبوب برای رنگ ماسک جوش، ارائه یک نگاه مدرن و شیک به PCB.
• سیاه: یک رنگ تیره و زیبا که برای برجسته کردن مناطق مهم در PCB ایده آل است.
• قرمز: یک رنگ روشن و چشمگیر که برای برجسته کردن مناطق مهم در PCB ایده آل است.
• زرد: یک رنگ پر جنب و جوش و جذاب است که برای برجسته کردن مناطق هشدار دهنده یا احتیاطی در PCB ایده آل است.
• سفید: یک رنگ تمیز و حرفه ای است که برای برجسته کردن نشانه های مهم در PCB ایده آل است.

PCB لایه بالا مطابق با مقررات RoHS (محدودیت مواد خطرناک) است،اطمینان از اینکه PCB حاوی مواد مضر نیست که می تواند برای محیط زیست یا سلامت انسان مضر باشد.

PCB لایه بالا، که به عنوان PCB اتصال چگالی بالا نیز شناخته می شود، یک صفحه مدار با عملکرد بالا است که برای دستگاه های الکترونیکی پیچیده و پیشرفته طراحی شده است.با ویژگی های پیشرفته اش مثل کنترل مقاومت، گزینه های متعدد پایان سطح و ماسک جوش ، و انطباق RoHS ، این انتخاب مناسب برای مونتاژ و ساخت صفحه مدار لایه بالا است.این یک بستر قابل اعتماد و کارآمد برای تولید دستگاه های الکترونیکی با تکنولوژی بالا ارائه می دهد، که باعث می شود آن را یک جزء ضروری در صنعت الکترونیک.

ویژگی ها:

• نام محصول: PCB لایه بالا
• حداقل فاصله ماسک جوش: 0.1mm
• رنگ ماسک سولدر: سبز، آبی، سیاه، قرمز، زرد، سفید
• تعداد لایه ها: لایه های بالا
• کمترین فاصله از صفحه ابریشم: 0.15 میلی متر
• ضخامت مس: 1/3 اونس تا 2 اونس
• صفحه مدار لایه بالا
• PCB های متقابل با چگالی بالا
• PCB چند سطحی با لایه بالا

پارامترهای فنی:

کاربردها:

PCB لایه بالا (بورد مدار چاپی) یک جزء حیاتی در دستگاه های الکترونیکی مختلف مانند کامپیوترها، تلفن های هوشمند و تجهیزات پزشکی است.این تکنولوژی پیشرفته در طراحی دستگاه های الکترونیکی انقلابی ایجاد کرده استبا تعداد لایه های بالا و ویژگی های پیشرفته ، PCB لایه بالا به طور گسترده ای در طیف وسیعی از برنامه های کاربردی استفاده می شود.بیایید برخی از برنامه های کاربردی کلیدی و صحنه برای این محصول را کشف کنیم.

پایان سطح یک PCB برای اطمینان از دوام و قابلیت اطمینان صفحه بسیار مهم است. PCB لایه بالا گزینه های مختلف پایان سطح مانند HASL ، ENIG ، OSP ،نقره غوطه وراین پوشش ها از خوردگی و اکسیداسیون محافظت می کنند و طول عمر صفحه را تضمین می کنند.

PCB لایه بالا به دلیل لایه های متعدد آن به عنوان PCB چند لایه بالا نیز شناخته می شود. این نوع PCB با بیش از دو لایه مواد رسانا طراحی شده است ،اجازه می دهد تا تراکم بالاتر از اجزای و مدار پیچیده تراین ایده آل برای برنامه هایی است که نیاز به سطح بالایی از عملکرد و کوچک سازی دارند.

PCB لایه بالا یک انتخاب ترجیح داده شده برای صنایع فن آوری بالا، از جمله هوافضا، خودرو و ارتباطات است. این صنایع نیاز به مدارهای پیشرفته و قابل اعتماد،که باعث می شود PCB چند لایه ای سطح بالا یک راه حل ایده آل باشد.ویژگی های پیشرفته آن، مانند تعداد لایه های بالا و طرح دقیق، آن را برای کاربردهای پیچیده و با سرعت بالا مناسب می کند.

PCB لایه بالا به طور گسترده ای در دستگاه های الکترونیکی و تجهیزات مختلف استفاده می شود و آن را به یک جزء ضروری در زندگی روزمره ما تبدیل می کند. در زمینه پزشکی، در دستگاه هایی مانند دستگاه های MRI استفاده می شود.دستگاه های تنظیم ضرباندر صنعت خودرو، از آن در سیستم های GPS، واحدهای کنترل موتور و سنسورها استفاده می شود. در بخش مخابرات، از آن در تلفن های همراه، روترها،و ایستگاه های پایه.

PCB لایه بالا دارای حداقل اندازه سوراخ 0.2 میلی متر و حداقل فاصله ماسک جوش 0.1 میلی متر است. این اندازه های کوچک برای دستیابی به چگالی و دقت بالاتر در طراحی مدارهای ضروری است.اجازه می دهد تا اجزای بیشتری برای قرار دادن در هیئت مدیره، که منجر به یک طرح جمع و جور و کارآمدتر می شود.

PCB لایه بالا با مقررات RoHS (محدودیت مواد خطرناک) مطابقت دارد و استفاده از مواد سازگار با محیط زیست را تضمین می کند.همچنین انواع مختلفی از رنگ های ابریشم را ارائه می دهد، مانند سفید، سیاه و زرد، اجازه می دهد تا به وضوح و آسان شناسایی اجزای در هیئت مدیره.

در نتیجه PCB لایه بالا یک محصول بسیار متنوع و پیشرفته است که نقش مهمی در توسعه دستگاه های الکترونیکی مدرن دارد.و طیف گسترده ای از برنامه های کاربردی آن را انتخاب مورد علاقه در صنایع مختلفبا پیشرفت تکنولوژی، تقاضا برای PCB های لایه بالا فقط افزایش خواهد یافت، و آن را به یک محصول ضروری در صنعت الکترونیک در حال تکامل تبدیل می کند.

سفارشی سازی:

PCB لایه بالا ما یک محصول انعطاف پذیر و با عملکرد بالا است که متناسب با نیازهای خاص شما ساخته شده است. با گزینه های سفارشی ما می توانید یک تخته طراحی کنید که متناسب با نیازهای دقیق شما باشد.PCB لایه بالا ما برای تمام نیازهای ارتباط با تراکم بالا شما مناسب است، ارائه عملکرد برتر و قابلیت اطمینان برای دستگاه های الکترونیکی شما.

• ضخامت تخته: 0.2mm تا 6.0mm
• حداقل عرض خط: 3 میلیمتر/3 میلیمتر
• رنگ ابریشم: سفید، سیاه، زرد
• پوشش سطحی: HASL، ENIG، OSP، نقره غوطه ور، قلع غوطه ور
• ماده: FR-4

PCB لایه بالا ما دارای ویژگی های کلیدی زیر است که آن را انتخاب مناسب برای نیازهای صفحه سفارشی شما می کند:

• هیئت مدیره اتصال با چگالی بالا: PCB لایه بالا ما برای مدیریت اتصال با چگالی بالا طراحی شده است ، که آن را برای دستگاه های الکترونیکی پیچیده و جمع و جور ایده آل می کند.
• صفحه مدار چاپی لایه بالا: با توانایی انباشت چندین لایه ، PCB لایه بالا ما عملکرد و انعطاف پذیری بیشتری را برای طراحی مدار شما ارائه می دهد.
• هیئت مدیره PCB لایه بالا: PCB لایه بالا ما با مواد با کیفیت بالا و فرآیندهای تولید پیشرفته ساخته شده است ، که بالاترین سطح عملکرد و قابلیت اطمینان را تضمین می کند.

با PCB لایه بالا ما، شما کنترل کامل بر روی طراحی و مشخصات هیئت مدیره خود را دارید. ما گزینه های سفارشی سازی زیر را ارائه می دهیم:

• ضخامت تخته: ضخامت بین 0.2mm تا 6.0mm را برای پاسخگویی به نیازهای خاص پروژه خود انتخاب کنید.
• حداقل عرض خط / فاصله: PCB لایه بالا ما می تواند حداقل عرض خط و فاصله 3 میلی لیتر / 3 میلی لیتر را پوشش دهد ، که اجازه می دهد طراحی مدار پیچیده و دقیق انجام شود.
• رنگ ابریشم: از سه رنگ مختلف ابریشم - سفید، سیاه یا زرد - برای برچسب گذاری روشن و آسان بر روی تخته خود انتخاب کنید.
• پایان سطح: از طیف وسیعی از پایان سطح ، از جمله HASL ، ENIG ، OSP ، نقره غوطه ور و قلع غوطه ور ، برای پاسخگویی به نیازهای عملکرد و هزینه خود انتخاب کنید.
• مواد: PCB لایه بالا ما با مواد FR-4 با کیفیت بالا ساخته شده است، اطمینان از دوام و قابلیت اطمینان برای دستگاه های الکترونیکی شما.

با استفاده از PCB لایه بالا قابل تنظیم ما، می توانید محصولی را ایجاد کنید که نیازهای و مشخصات دقیق شما را برآورده کند.امروز با ما تماس بگیرید تا اطلاعات بیشتری در مورد گزینه های سفارشی سازی ما و چگونگی کمک به ایجاد طرح های الکترونیکی خود را به زندگی.

بسته بندی و حمل:

ممنون که محصول PCB لایه بالا ما را انتخاب کردید. ما در بسته بندی و حمل و نقل محصولات خود بسیار مراقب هستیم تا اطمینان حاصل کنیم که آنها در شرایط کامل به شما می رسند.در زیر جزئیات فرآیند بسته بندی و حمل و نقل ما وجود دارد:

تمام PCB های لایه بالا به دقت در کیسه های ضد ایستاتیک بسته بندی می شوند تا از آسیب ناشی از تخلیه الکترواستاتیک جلوگیری شود.سپس هر کیسه ای در یک جعبه محکم از کارتون قرار می گیرد که پوششی کافی برای محافظت از PCB در طول حمل و نقل دارد.

برای سفارشات بزرگتر، ما ممکن است از پالت ها برای بسته بندی PCB استفاده کنیم. پالت ها با بسته بندی کوچک شده و با بند تقویت می شوند تا اطمینان حاصل شود که PCB ها در طول حمل و نقل ایمن باقی می مانند.

ما از شرکت های حمل و نقل معتبر برای تحویل PCB های لایه بالا به مشتریان خود استفاده می کنیم. گزینه های حمل و نقل موجود عبارتند از:

• حمل و نقل زمینی استاندارد: این روش حمل و نقل مقرون به صرفه ترین روش حمل و نقل است و برای سفارشات داخلی توصیه می شود.
• حمل و نقل سریع: برای سفارشات فوری، ما گزینه های حمل و نقل سریع مانند تحویل یک شبه یا 2 روز را ارائه می دهیم.
• حمل و نقل بین المللی: ما محصولات خود را در سراسر جهان حمل و نقل می کنیم و گزینه های مختلف حمل و نقل بین المللی را برای متناسب با نیازهای شما ارائه می دهیم.

هنگامی که سفارش شما ارسال شد، یک شماره ردیابی به شما ارائه می شود تا بتوانید پیشرفت تحویل خود را پیگیری کنید.ما همچنین بیمه حمل و نقل را با هزینه اضافی ارائه می دهیم تا حفاظت اضافی برای سفارش شما فراهم کند.

برای سفارشات بین المللی، لطفا توجه داشته باشید که ممکن است گمرکی و تعرفه اعمال شود. این هزینه ها مسئولیت مشتری است و ممکن است بسته به مقررات واردات کشور شما متفاوت باشد.

اگر شما هر گونه سوال و یا نگرانی در مورد بسته بندی و فرآیند حمل و نقل ما، لطفا احساس رایگان برای تماس با ما.ما متعهد به ارائه خدمات مشتری عالی و اطمینان از اینکه PCB های لایه بالا شما به طور ایمن و به موقع می رسند.

سوالات متداول:
