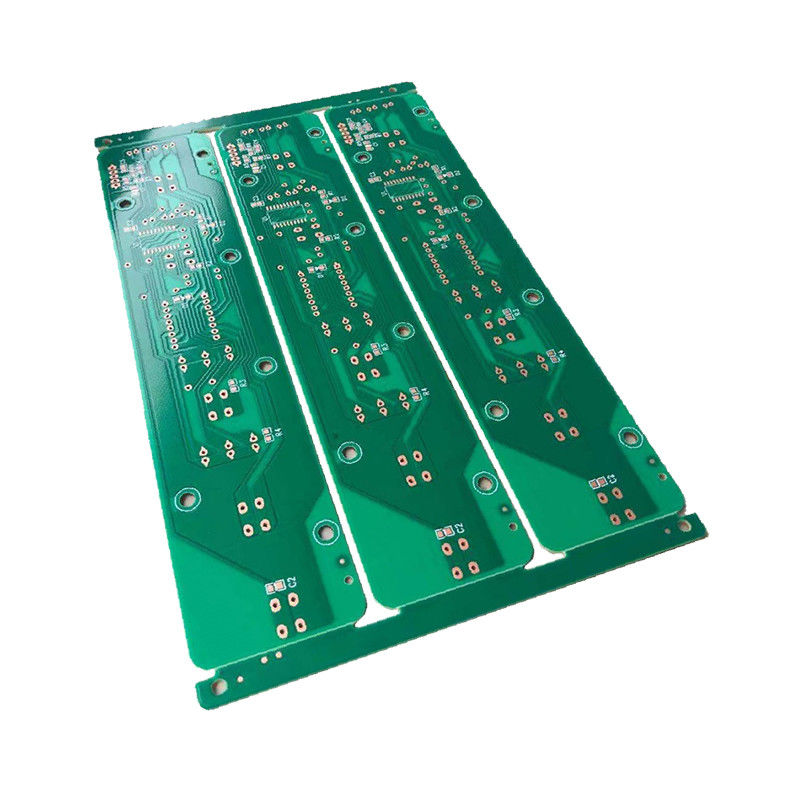

هیئت مدیره کنترل مقاومت لایه PCB با 0.15mm Silkscreen Clearance

توضیحات محصول:

صفحه مدار چاپی لایه بالا ما با بالاترین کیفیت مواد و آخرین تکنولوژی ساخته شده است تا عملکرد برتر و دوام را تضمین کند. با تعداد لایه ای که می تواند تا 32 لایه باشد,شما می توانید مطمئن باشید که PCB لایه بالا ما می تواند حتی پیچیده ترین طرح ها را در بر بگیرد.

با ضخامت مس که از 1/3 اونس تا 2 اونس می باشد،شما می توانید مطمئن باشید که PCB لایه بالا ما می تواند در حال حاضر بالا و برنامه های کاربردی قدرت را با سهولت اداره کند.

ما همچنین ارائه می دهیم حداقل تمیز کردن صفحه ابریشم 0.15mm، اطمینان حاصل کنید که طراحی شما به وضوح برچسب گذاری شده و آسان برای خواندن. PCB لایه بالا ما نیز با انواع سطح پایان، از جمله HASL,ENIG، OSP، Immersion Silver و Immersion Tin، که به شما انعطاف پذیری برای انتخاب سطحی را می دهد که به بهترین وجه با نیازهای پروژه شما مطابقت دارد.

PCB لایه بالا ما برای طیف گسترده ای از برنامه های کاربردی، از جمله هوافضا، مخابرات، دستگاه های پزشکی، و بیشتر ایده آل است.شما می توانید انتظار یک عملکرد قابل اعتماد و کارآمد که می تواند حتی طراحی های سخت گیرانه را مدیریت کند.

ویژگی ها:

• نام محصول: PCB لایه بالا
• ضخامت تخته: 0.2mm تا 6.0mm
• کمترین فاصله از صفحه ابریشم: 0.15 میلی متر
• ضخامت مس: 1/3 اونس تا 2 اونس
• حداقل عرض خط: 3 میلیمتر/3 میلیمتر
• رنگ ابریشم: سفید، سیاه، زرد
• هیئت مدیره اتصال با چگالی بالا
• PCB چند سطحی با لایه بالا
• PCB چند لایه ای با لایه بالا

پارامترهای فنی:

کاربردها:

یکی از ویژگی های اصلی این محصول کنترل مقاومت آن است که تضمین می کند که سیگنال های الکتریکی با سرعت ثابت منتقل می شوند،صرف نظر از طول مسیر یا تعداد اتصالاتاین باعث می شود که آن را برای برنامه هایی که نیاز به سیگنال های با سرعت بالا و فرکانس بالا دارند، مانند مخابرات، هوافضا و تجهیزات پزشکی، ایده آل کند.

هیئت مدیره PCB لایه بالا برای ارائه عملکرد بالا و قابلیت اطمینان در یک فاکتور فرم جمع و جور طراحی شده است.که امکان قرار دادن دقیق قطعات را فراهم می کند و خطر شارژ را کاهش می دهداین محصول همچنین دارای حداقل فاصله 0.15 میلی متر است که اطمینان حاصل می کند متن و نمادها در تابلو قابل خواندن و آسان هستند.

صفحه سیم کشی چاپی با لایه بالا در طیف وسیعی از رنگ های ماسک جوش ، از جمله سبز ، آبی ، سیاه ، قرمز ، زرد و سفید در دسترس است.این اجازه می دهد تا برای سفارشی سازی هیئت مدیره برای مطابقت با الزامات خاص از برنامه.

برخی از کاربردهای رایج برای صفحه PCB لایه بالا شامل منابع برق، پردازش سیگنال، سیستم های کنترل و ذخیره سازی داده است.,تبلت ها و دستگاه های پوشیدنی و همچنین سیستم های اتوماسیون صنعتی و خودرو.

به طور کلی، هیئت مدیره PCB لایه بالا یک محصول متنوع و قابل اعتماد است که می تواند در طیف گسترده ای از برنامه های کاربردی استفاده شود.و تولید دقیق آن را به یک انتخاب ایده آل برای برنامه های کاربردی که نیاز به عملکرد بالا و قابلیت اطمینان در یک عامل فرم فشرده.

سفارشی سازی:

خدمات سفارشی سازی محصول ما برای PCB لایه بالا شامل:

• طراحی PCB های اتصال با تراکم بالا
• سفارشی سازی تخته های چند لایه ای با لایه بالا
• ایجاد PCB های چند لایه ای
• کمترین فاصله از صفحه ابریشم: 0.15 میلی متر
• حداقل فاصله ماسک جوش: 0.1mm
• حداقل عرض خط: 3 میلیمتر/3 میلیمتر
• تعداد لایه ها: لایه های بالا
• ضخامت تخته: 0.2mm تا 6.0mm

پشتیبانی و خدمات:

پشتیبانی فنی و خدمات محصولات PCB لایه بالا شامل:

• مشاوره تخصصی در مورد انتخاب و طراحی محصول
• کمک به طرح PCB و قرار دادن قطعات
• مشاوره در مورد فرآیندهای تولید و مونتاژ
• خدمات آزمایش و تضمین کیفیت
• پشتیبانی از تعمیر و نگهداری
• پشتیبانی 24 ساعته برای کمک های فنی

بسته بندی و حمل:

بسته بندی محصول:

• محصول PCB لایه بالا در یک جعبه کارتونی محکم بسته بندی خواهد شد.
• جعبه با نوار چسب محکم بسته خواهد شد تا از هر گونه آسیب در طول حمل و نقل جلوگیری شود.
• این محصول با پوشش حباب بسته می شود تا از هر گونه ضربه یا ضربه در طول حمل و نقل محافظت بیشتری داشته باشد.
• یک بلیط بسته بندی با جزئیات سفارش مشتری در داخل جعبه قرار خواهد گرفت.

حمل و نقل:

• محصول PCB لایه بالا از طریق یک سرویس کوری معتبر ارسال خواهد شد.
• به مشتری یک شماره ردیابی برای ردیابی وضعیت تحویل سفارش داده می شود.
• هزینه های حمل و نقل بر اساس محل مشتری و وزن محصول محاسبه می شود.
• زمان تحویل ممکن است بسته به محل مشتری و سرویس حمل و نقل استفاده شده متفاوت باشد.

سوالات متداول:

یک PCB لایه بالا یا PCB High Density Interconnect (HDI) ، یک صفحه مدار چاپی با تعداد زیادی لایه و چگالی بالای اجزای آن است.این تخته ها برای پشتیبانی از مدارهای الکترونیکی پیچیده طراحی شده اند و معمولاً در برنامه هایی که فضای محدودی دارند استفاده می شوند.

PCB های لایه بالا چندین مزیت نسبت به PCB های سنتی ارائه می دهند، از جمله:

• تراکم بالاتر قطعات، اجازه می دهد تا عملکرد بیشتر در یک اثر پایینی کوچکتر
• بهبود یکپارچگی سیگنال و کاهش سر و صدا
• افزایش قابلیت اطمینان به دلیل مسیرهای سیگنال کوتاه تر و ارتباطات کمتر
• انعطاف پذیری طراحی بیشتر، امکان مدار پیچیده تر

طراحی یک PCB لایه بالا نیاز به بررسی دقیق چندین عامل دارد، از جمله:

• تعداد لایه ها و پیکربندی استاکپ
• قرار دادن و هدایت اجزای
• یکپارچگی سیگنال و توزیع قدرت
• مدیریت حرارتی
• محدودیت ها و قابلیت های تولید

PCB های لایه بالا در صنایع مختلف استفاده می شوند، از جمله:

• مخابرات
• ماشین آلات
• پزشکی
• هوافضا
• الکترونیک مصرفی

فرآیند تولید برای PCB های لایه بالا به طور معمول شامل چندین مرحله است، از جمله:

• طراحی و طرح
• حفاری و پوشش ویاس ها
• لایه بندی و پیوند لایه ها
• نقاشی و پوشش مدار
• مونتاژ و آزمایش
