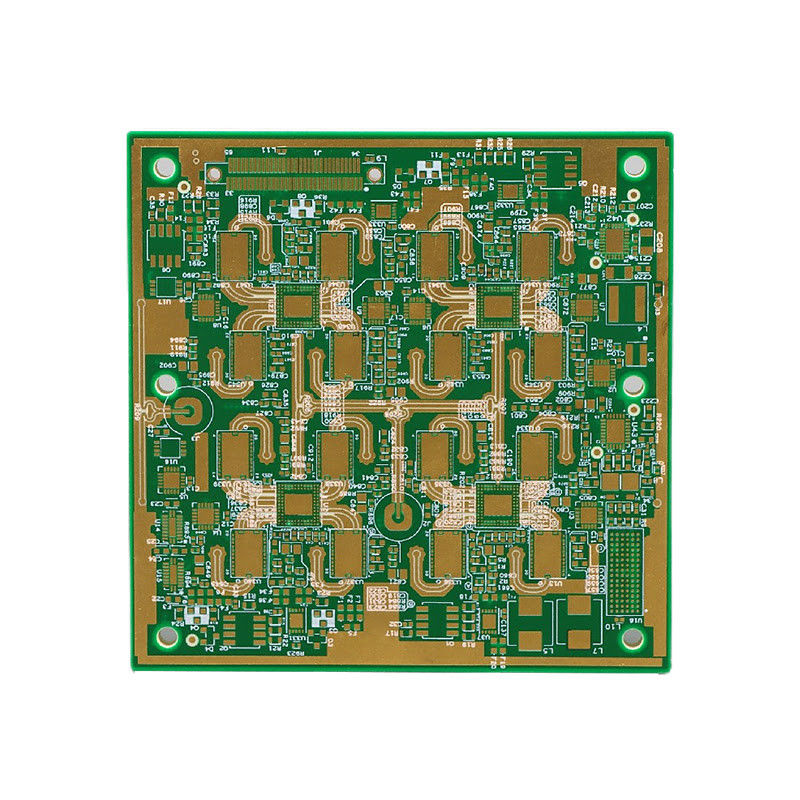

تولید PCB چند لایه ای از لاستیک غوطه ور شدن

توضیحات محصول:

PCB لایه بالا یک صفحه مدار چاپی سطح برتر است که از تکنولوژی لایه پیشرفته و تراکم بالای اتصال استفاده می کند تا عملکرد و قابلیت اطمینان بالا را به دست آورد.این تخته برای کاربردهایی که نیاز به طرح های پیچیده و جمع و جور دارند طراحی شده است، که آن را برای استفاده در طیف گسترده ای از صنایع، از جمله هوافضا، مخابرات، پزشکی، و بیشتر ایده آل می کند.

• PCB لایه پیشرفته:PCB لایه بالا با لایه های متعدد از 6 تا 12 لایه طراحی شده است تا بتواند طراحی های پیچیده و جمع و جور را در بر بگیرد. این امکان را برای تراکم بالاتر از اجزای و اتصال های متقابل فراهم می کند،که آن را برای کاربردهای با سرعت بالا و فرکانس بالا مناسب می کند.
• PCB سطح برتر:PCB لایه بالا ما با استفاده از مواد با کیفیت بالا و فرایندهای تولید پیشرفته تولید می شود. این تضمین می کند که هیئت مدیره با بالاترین استانداردهای کیفیت و قابلیت اطمینان،که آن را به یک انتخاب برتر برای برنامه های کاربردی حیاتی تبدیل می کند.
• صفحه مدار لایه ایلیت:PCB لایه بالا به دلیل تکنولوژی پیشرفته و عملکرد برتر آن به عنوان یک صفحه مدار لایه نخبه در نظر گرفته می شود.و برنامه های کاربردی با قدرت بالا با سهولت، باعث می شود که این یک انتخاب برتر برای پروژه های سخت باشد.
• عملکرد بالا:PCB لایه بالا برای ارائه عملکرد استثنایی طراحی شده است، با حداقل عرض خط و فاصله 3 میلی لیتر / 3 میلی لیتر. این اجازه می دهد تا مسیر دقیق سیگنال ها و انتقال داده با سرعت بالا،که آن را برای کاربردهایی که نیاز به سطح بالایی از عملکرد دارند مناسب می کند.
• قابلیت اطمینان بالا:PCB لايه بالا ساخته شده است تا با سخت ترين محیط ها و کاربردهاي مورد نياز مقاومت کند. از مواد FR-4 با کيفيت بالا ساخته شده است که مقاومت حرارتي، مقاومت شيمياييو قدرت مکانیکیاین تضمین می کند که هیئت مدیره می تواند عملکرد و قابلیت اطمینان خود را حتی در شرایط شدید حفظ کند.

• حداقل عرض خط/فاصل:3 میلی لیتر/3 میلی لیتر
• ضخامت مس:1/3 اونس تا 2 اونس
• پوشش سطحی:HASL، ENIG، OSP، نقره غوطه ور، قلع غوطه ور
• حداقل اندازه سوراخ:0.2 میلی متر
• ماده:FR-4

PCB لایه بالا گزینه های مختلفی را برای تکمیل سطح ارائه می دهد تا نیازهای خاص برنامه های مختلف را برآورده کند. این موارد عبارتند از:

• HASL (تعادل جوش هوا گرم):این رایج ترین گزینه پایان سطح برای PCB است. این شامل پوشش صفحه با یک لایه از جوش و سپس صاف کردن آن با استفاده از هوا گرم است.HASL فراهم می کند soldability عالی و مناسب برای اکثر برنامه های کاربردی است.
• ENIG (طلای غوطه ور کردن نیکل بدون برق):این گزینه پایان سطح شامل پوشش صفحه با یک لایه از نیکل و سپس یک لایه از طلا است.که آن را برای برنامه های کاربردی با قابلیت اطمینان بالا ایده آل می کند.
• OSP (محافظ آلی برای جوش):OSP یک لایه نازک از مواد آلی است که بر روی سطح مس صفحه استفاده می شود تا از آن در برابر اکسیداسیون محافظت شود.این یک سطح صاف را برای جوش دادن فراهم می کند و برای فرآیندهای جوش بدون سرب مناسب است.
• نقره غوطه ور شدن:این گزینه پایان سطح شامل غوطه ور کردن تخته در محلول نقره برای ایجاد یک لایه نازک نقره در سطح مس است.نقره غوطه ور شدن باعث هدایت عالی می شود و برای کاربردهای فرکانس بالا ایده آل است.
• قوطی غوطه ور:مانند نقره غوطه ور، قلع غوطه ور شامل غوطه ور کردن تخته در محلول قلع برای ایجاد یک لایه نازک قلع بر روی سطح مس است.قلع غوطه ور شدن قابلیت جوش خوبی را ارائه می دهد و برای طرح های چگالی بالا مناسب است.

به طور کلی، PCB لایه بالا یک محصول برتر است که تکنولوژی پیشرفته، عملکرد بالا و قابلیت اطمینان را ارائه می دهد.و کیفیت برتر آن را به یک انتخاب برتر برای طیف گسترده ای از برنامه های کاربردی، که باعث می شود آن را به یک جزء ضروری برای هر دستگاه الکترونیکی پیشرفته.

ویژگی ها:

• نام محصول: PCB لایه بالا
• زمان تحویل: 3-5 روز
• ضخامت تخته: 0.2mm تا 6.0mm
• حداقل اندازه سوراخ: 0.2mm
• تطابق با روش روش: بله
• رنگ ماسک سولدر: سبز، آبی، سیاه، قرمز، زرد، سفید
• صفحه مدار طبقه بالا
• تخته لامیناتی پیچیده
• PCB های درجه بالا
• زمان تحویل سریع
• خیلی نازک
• دیافراگم کوچک
• حفاظت از محیط زیست
• رنگ های مختلف

پارامترهای فنی:

کاربردها:

PCB لایه بالا یک صفحه سیم کشی چاپی با درجه بالا و سطح برتر است که از فناوری پیشرفته استفاده می کند تا عملکرد برتر را در برنامه های فرکانس بالا ارائه دهد.این محصول طراحی شده است برای پاسخگویی به خواسته های دستگاه های الکترونیکی مدرن که نیاز به مدار با سرعت بالا و چگالی بالا، که آن را به یک جزء ضروری برای صنایع مختلف مانند مخابرات، هوافضا، تجهیزات پزشکی و غیره تبدیل می کند.

یکی از ویژگی های اصلی PCB لایه بالا کنترل مقاومت آن است که امکان انتقال دقیق سیگنال را فراهم می کند و خطر تحریف سیگنال را کاهش می دهد.این باعث می شود آن را ایده آل برای برنامه های فرکانس بالا که نیاز به انتقال داده های دقیق و قابل اعتماد، مانند سیستم های ارتباطی بی سیم و تجهیزات رادار.

PCB لایه بالا دارای حداقل اندازه سوراخ 0.2 میلی متر است که امکان ایجاد طرح های متراکم و جمع و جور را فراهم می کند.این امر به ویژه برای دستگاه های الکترونیکی کوچک که نیاز به عملکرد بالا در فضای محدود دارند مفید است، مانند تلفن های هوشمند، تبلت ها و تکنولوژی پوشیدنی.

با ضخامت مس که از 1/3 اونس تا 2 اونس می باشد ، PCB لایه بالا باعث افزایش رسانایی برای عملکرد بهتر و قابلیت اطمینان می شود.این ویژگی به ویژه برای برنامه های کاربردی با قدرت بالا که نیاز به انتشار گرمای کارآمد و تحویل قدرت پایدار دارند مفید است.، مانند منابع برق و تجهیزات صنعتی.

PCB لایه بالا همچنین دارای حداقل فاصله ماسک جوش 0.1 میلی متر است که محافظت و عایق بندی برای مدارهای زیربنایی را فراهم می کند. این تضمین می کند که PCB پایدار و قابل اعتماد باقی بماند,حتی در محیط های خشن یا در معرض رطوبت و آلاینده ها.

برای پاسخگویی به نیازهای متنوع برنامه های کاربردی مختلف ، PCB لایه بالا در رنگ های مختلف ماسک جوش ، از جمله سبز ، آبی ، سیاه ، قرمز ، زرد و سفید در دسترس است.این اجازه می دهد تا برای سفارشی سازی و شخصی سازی، که آن را برای طیف گسترده ای از دستگاه های الکترونیکی با زیبایی های طراحی متفاوت مناسب می کند.

PCB لایه بالا یک محصول همه کاره است که می تواند در صنایع مختلف برای برنامه های فرکانس بالا مورد استفاده قرار گیرد.تکنولوژی پیشرفته و عملکرد برتر آن را به یک قطعه ضروری برای دستگاه های الکترونیکی مدرن تبدیل می کنداز الکترونیک مصرفی تا تجهیزات صنعتی، این محصول برای نیازهای سطح بالا، سطح برتر و صفحه سیم کشی چاپی برتر است..

PCB لایه بالا یک محصول برتر است که کیفیت بالا، سطح برتر و عملکرد برتر را برای برنامه های فرکانس بالا ارائه می دهد. با کنترل مقاومت آن، اندازه سوراخ کوچک،گزینه های ضخامت مس، پاکسازی ماسک جوش و رنگ های قابل تنظیم، مناسب برای طیف گسترده ای از صنایع و دستگاه های الکترونیکی است.PCB لایه بالا نقش مهمی در پاسخگویی به خواسته های دستگاه های الکترونیکی مدرن برای مدارهای با سرعت بالا و چگالی بالا ایفا خواهد کرد.

سفارشی سازی:

PCB لایه بالا ما یک راه حل با کیفیت بالا برای نیازهای الکترونیکی پیشرفته شما ارائه می دهد. ما اهمیت دقت و کیفیت در محصولات شما را درک می کنیم،به همین دلیل است که ما طیف وسیعی از خدمات سفارشی را برای پاسخگویی به نیازهای خاص شما ارائه می دهیم..

PCB لایه بالا ما می تواند حداقل اندازه سوراخ 0.2mm را پوشش دهد، اطمینان حاصل کنید که حتی پیچیده ترین طرح ها به دقت بازتولید می شوند.

ما گزینه های مختلفی را برای پایان دادن به سطح ارائه می دهیم تا نیازهای خاص شما را برآورده کند، از جمله:

• HASL
• ENIG
• OSP
• نقره غوطه ور
• قوطی غوطه ور

هر پوشش با دقت برای دوام، رسانایی و سازگاری با کاربرد منحصر به فرد شما انتخاب شده است.

PCB لایه بالا ما کاملا مطابق با RoHS است، اطمینان حاصل کنید که محصولات شما با استانداردهای بین المللی محیط زیست و ایمنی مطابقت دارند.

ما درک می کنیم که اهمیت شفافیت دقیق ماسک جوش در اطمینان از عملکرد و قابلیت اطمینان PCB شما است. به همین دلیل ما حداقل شفافیت ماسک جوش 0.1 میلی متر را ارائه می دهیم.به شما اطمینان می دهد که PCB شما به بالاترین استانداردها عمل خواهد کرد.

با فرآیندهای تولید پیشرفته ما، ما قادر به ارائه کنترل مقاومت دقیق برای PCB لایه بالا شما هستیم. این برای برنامه هایی که یکپارچگی سیگنال حیاتی است بسیار مهم است.

خدمات سفارشی سازی ما را برای PCB لایه بالا خود انتخاب کنید و بالاترین سطح کیفیت، دقت و قابلیت اطمینان را برای نیازهای پیچیده صفحه لایه دار خود تجربه کنید.
