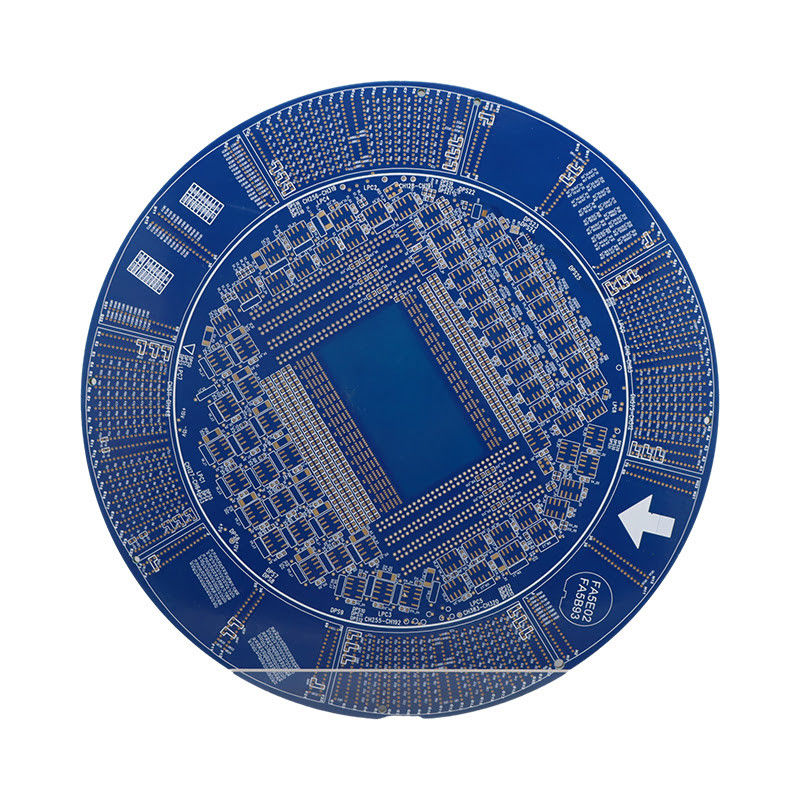

غوطه ور شدن نقره لایه بالا PCB صفحه مدار چند لایه OSP سطح

غوطه ور شدن نقره لایه بالا PCB صفحه مدار چند لایه OSP سطح

نام تجاری: Ben Qiang
شماره مدل: FR-4/Rogers
مقدار تولیدی: 1PCS
قیمت: custom made
شرایط پرداخت: انتقال بانکی/Alipay/PayPal
توانایی عرضه: 200،000 متر مربع/سال
اطلاعات دقیق
محل منبع:
شينزين، چين
گواهی:
ISO/TS16949/RoHS/TS16949
مطابقت با روش رو:
آره
ضخامت تخته:
0.2mm تا 6.0mm
زمان تحویل:
۳ تا ۵ روز
حداقل عرض خط / فاصله:
3 میل / 3 میل
حداقل اندازه سوراخ:
0.2 میلی متر
تعداد لایه ها:
لایه بالا
رنگ صفحه ابریشم:
سفید، سیاه، زرد
ضخامت مس:
1/3 اونس تا 2 اونس
جزئیات بسته بندی:
بسته بندی خلاء گره های هوا
قابلیت ارائه:
200،000 متر مربع/سال
برجسته کردن:

PCB لایه بالای نقره غوطه ور,PCB چند لایه ای با لایه بالا,سطح OSP صفحه مدار چند لایه ای

,

High Layer PCB Multi Layer

,

Multi Layer Circuit Board OSP Surface

توضیحات محصول

1/3 اونس تا 2 اونس ضخامت مس صفحه مدار طبقه بالا با پایان سطح OSP

توضیحات محصول:

خلاصه محصولات PCB لایه بالا

PCB لایه بالا، همچنین به عنوان مدار چاپی سطح بالا یا صفحه مدار طبقه بالا شناخته می شود، یک صفحه سیم کشی چاپی برتر است که برای طراحی مدار پیشرفته طراحی شده است.

PCB لایه بالا دارای تعداد لایه های بالا است، که آن را برای دستگاه های الکترونیکی پیچیده و با عملکرد بالا ایده آل می کند.این PCB قادر به پردازش سیگنال های با سرعت بالا و ارائه عملکرد قابل اعتماد است.

یکی از ویژگی های کلیدی PCB لایه بالا کنترل مقاومت آن است. این تضمین می کند که ویژگی های الکتریکی مدار حفظ می شود،به حداقل رساندن تداخل سیگنال و اطمینان از عملکرد بهینه.

PCB لایه بالا همچنین مطابق با RoHS است و مقررات زیست محیطی و ایمنی را برآورده می کند. این باعث می شود که این یک انتخاب پایدار و ایمن برای دستگاه های الکترونیکی باشد.

وقتی صحبت از عرض خط و فاصله می شود، PCB لایه بالا حدوداً 3 میلی لیتر برای هر دو خط را تنظیم می کند.برای دستگاه های الکترونیکی کوچک مناسب است.

گزینه های رنگ ماسک جوش برای PCB لایه بالا شامل سبز، آبی، سیاه، قرمز، زرد و سفید است.این نه تنها جذابیت زیبایی را افزایش می دهد بلکه در شناسایی و سازماندهی مدارهای مختلف نیز کمک می کند.

به طور خلاصه، PCB لایه بالا یک محصول برتر است که تعداد لایه های بالا، کنترل مقاومت، انطباق RoHS و عرض خط و فاصله دقیق را ارائه می دهد.طراحی پیشرفته مدارش باعث می شود که آن را انتخاب برتر برای برنامه های کاربردی الکترونیکی سخت باشد، که آن را گزینه ای برای مهندسان و طراحان می کند.



ویژگی ها:

  • نام محصول: PCB لایه بالا
  • حداقل فاصله ماسک جوش: 0.1mm
  • پوشش سطحی:
    • HASL
    • ENIG
    • OSP
    • نقره غوطه ور
    • قوطی غوطه ور
  • زمان تحویل: 3-5 روز
  • رنگ ابریشم:
    • سفید
    • سیاه
    • زرد
  • ماده: FR-4

ویژگی های کلیدی:

  • طراحی پیشرفته لایه PCB
  • تخته های سیم کشی چاپی برتر
  • مواد PCB با کیفیت بالا
  • فضای خالی ماسک جوش نازک برای مدار دقیق
  • گزینه های مختلف پایان سطح برای نیازهای خاص
  • زمان کوتاه برای تولید کارآمد
  • رنگ ابریشم قابل تنظیم برای اهداف برندسازی
  • مواد FR-4 با دوام برای عملکرد قابل اعتماد


پارامترهای فنی:

نام محصول PCB لایه بالا
ضخامت تخته 0.2mm - 6.0mm
حداقل عرض خط/فاصله 3 میلی لیتر/3 میلی لیتر
ضخامت مس 1/3 اونس - 2 اونس
زمان پیشرو ۳ تا ۵ روز
کنترل مقاومت آره
رنگ ماسک جوش سبز، آبی، سیاه، قرمز، زرد، سفید
حداقل اندازه سوراخ 0.2 میلی متر
رنگ ابریشم سفيد، سياه، زرد
مواد FR-4
تعداد لایه ها لایه بالا


کاربردها:

PCB لایه بالا عملکرد بالا برای دستگاه های الکترونیکی برتر

PCB لایه بالا، همچنین به عنوان PCB لایه پیشرفته نیز شناخته می شود، یک صفحه لمینت پیچیده است که برای خدمات به دستگاه های الکترونیکی با عملکرد بالا طراحی شده است.با صفحه مدار لايه نخبگانش و تکنولوژی اتصال با چگالي بالا، این محصول تبدیل به یک انتخاب محبوب در میان صنایع است که نیاز به بالاترین سطح دقت و قابلیت اطمینان دارند.

سناریوهای کاربرد

PCB لایه بالا به طور گسترده ای در صنایع مختلف استفاده می شود، به ویژه آنهایی که نیاز به انتقال سیگنال با سرعت بالا و مدارهای پیچیده دارند. برخی از رایج ترین سناریوهای کاربرد شامل:

  • صنعت ارتباطات:PCB های لایه بالا به طور گسترده ای در صنعت ارتباطات برای انتقال داده های با سرعت بالا در دستگاه هایی مانند روترها، سوئیچ ها و هاب ها استفاده می شوند.
  • صنعت خودرو:با افزایش استفاده از قطعات الکترونیکی در وسایل نقلیه مدرن، PCB های لایه بالا در سیستم های پیشرفته کمک راننده، سیستم های اطلاعات و سرگرمی و سایر واحدهای کنترل الکترونیکی استفاده می شوند.
  • صنعت هوافضا:PCB های لایه بالا در صنعت هوافضا ضروری هستند، جایی که دستگاه های الکترونیکی با عملکرد بالا برای ناوبری، ارتباطات و سیستم های کنترل در هواپیما و فضاپیما مورد نیاز است.
  • صنعت پزشکي:در صنعت پزشکی، PCB های لایه بالا در تجهیزات پزشکی مانند دستگاه های MRI، سازنده های ضربان قلب و دی فیبریلاتور استفاده می شوند، که در آن دقت و قابلیت اطمینان بسیار مهم است.
ویژگی های محصول

PCB لایه بالا به خاطر کیفیت استثنایی و فناوری پیشرفته خود شناخته شده است. برخی از ویژگی های اصلی آن عبارتند از:

  • تعداد لايه هاي بالا:همان طور که از نامش معلوم است، PCB های لایه بالا دارای تعداد لایه های بالا هستند که از 8 تا 24 لایه می باشد. این امر امکان مدار پیچیده و اتصال متقابل با چگالی بالا را فراهم می کند.که آنها را برای دستگاه های پیشرفته الکترونیکی مناسب می کند.
  • ضخامت مس:PCB های لایه بالا طیف گسترده ای از گزینه های ضخامت مس را از 1/3 اونس تا 2 اونس ارائه می دهند تا نیازهای مختلف طراحی را برآورده کنند.
  • رنگ ابریشم:گزینه های رنگی صفحه نقره ای برای PCB های لایه بالا شامل سفید، سیاه و زرد است که انعطاف پذیری در طراحی و شناسایی اجزای مختلف در تخته را آسان تر می کند.
  • حداقل اجازه استفاده از ماسک جوش:PCB های لایه بالا دارای حداقل فاصله ماسک جوش 0.1 میلی متر هستند که باعث اطمینان از جوش دقیق و دقیق حتی برای اجزای کوچک می شود.
  • کنترل مقاومت:استفاده از فناوری کنترل مقاومت در PCB های لایه بالا انتقال سیگنال پایدار و قابل اعتماد را تضمین می کند و آنها را برای انتقال داده با سرعت بالا مناسب می کند.
نتیجه گیری

PCB های لایه بالا نقش مهمی در عملکرد دستگاه های الکترونیکی با عملکرد بالا در صنایع مختلف دارند.این محصول تبدیل به یک انتخاب برای صنایع است که نیاز به دقتPCB های لایه بالا انتخاب اصلی مهندسان و طراحان در سراسر جهان هستند.



سفارشی سازی:

تخته لمینت پیچیده با تخته سیم کشی چاپی برتر

PCB لایه بالا ما راه حل کامل برای طراحی های پیچیده و پر عملکرد الکترونیک شما است با قابلیت های تولید پیشرفته و گزینه های سفارشی سازیما می توانیم شما را با یک تخته لایه پیچیده است که نیازهای خاص خود را برآورده فراهم می کند.

گزینه های پایان سطح
  • HASL (سطح سازی با جوش هوا گرم)
  • ENIG (طلای غوطه ور شدن نیکل بدون برق)
  • OSP (محافظ آلی برای جوش)
  • نقره غوطه ور
  • قوطی غوطه ور
حداقل اندازه سوراخ: 0.2mm

PCB های لایه بالا ما می توانند اجزای کوچک و دقیق با حداقل اندازه سوراخ 0.2 میلی متر را در خود جای دهند. این اجازه می دهد تا انعطاف پذیری طراحی بیشتر و عملکرد بیشتر برای دستگاه های الکترونیکی شما فراهم شود.

گزینه های رنگ سیکسکرین
  • سفید
  • سیاه
  • زرد
تعداد لایه ها: لایه های بالا

PCB های لایه بالا ما به طور خاص برای طراحی مدارهای با تراکم بالا و پیچیده طراحی شده اند، با تعداد لایه ها از 6 تا 40 لایه.این امر امکان استفاده موثرتر از فضا و بهبود یکپارچگی سیگنال را فراهم می کند.

حداقل عرض خط: 3 میلیمتر/3 میلیمتر

ما از تکنیک های تولید پیشرفته و تجهیزات استفاده می کنیم تا حداقل عرض خط و فاصله 3 میلی لیتر/3 میلی لیتر را به دست آوریم.که منجر به یک صفحه سیم کشی چاپی برتر می شود.

با خدمات سفارشی PCB لایه بالا ما، شما می توانید از صفحه های مدار با کیفیت بالا و قابل اعتماد برای سخت ترین برنامه های کاربردی خود انتظار داشته باشید.امروز با ما تماس بگیرید تا اطلاعات بیشتری در مورد چگونگی پاسخگویی به نیازهای خاص شما کسب کنید..



بسته بندی و حمل:

بسته بندی و حمل و نقل PCB لایه بالا

PCB لایه بالا یک محصول الکترونیکی حساس است که نیاز به بسته بندی و حمل و نقل ویژه برای اطمینان از رسیدن امن به مشتری دارد.در اینجا گام هایی که ما برای بسته بندی و ارسال PCB لایه بالا ما را انجام می دهیم:

بسته بندی:
  • ابتدا، تمام اجزای PCB لایه بالا به دقت بازرسی و آزمایش می شوند تا اطمینان حاصل شود که آنها در وضعیت خوب کار می کنند.
  • بعد، PCB در یک کیسه ضد ایستاتیک قرار می گیرد تا از هر گونه آسیب ناشی از برق ایستاتیک جلوگیری شود.
  • سپس، PCB در یک جعبه پر از فوم قرار داده می شود تا در طول حمل و نقل کمربند و محافظت را فراهم کند.
  • اگر PCB دارای هر گونه اجزای شکننده باشد، آنها به صورت جداگانه در پوشش حباب پیچیده می شوند و در جعبه قرار می گیرند.
  • سپس جعبه با نوار بسته بندی بسته می شود و با نام محصول و اطلاعات حمل و نقل برچسب گذاری می شود.
حمل و نقل:

ما در حمل و نقل PCB های لایه بالا دقت زیادی داریم تا اطمینان حاصل کنیم که آنها به طور ایمن و به موقع می رسند.

  • وقتی محصول بسته بندی شد، به شرکای قابل اعتماد ما تحویل داده می شود.
  • شرکای حمل و نقل ما از روش های حمل و نقل امن و قابل اعتماد برای تحویل محصول به آدرس مشتری استفاده می کنند.
  • ما شماره ردیابی را به مشتری ارائه می دهیم تا بتواند وضعیت محموله خود را کنترل کند.
  • پس از ورود، امضای مشتری برای تایید تحویل و اطمینان از اینکه محصول در شرایط خوبی دریافت می شود، مورد نیاز است.

با بسته بندی دقیق و روش های قابل اعتماد حمل و نقل ما، مشتریان می توانند اطمینان داشته باشند که PCB های لایه بالا آنها در وضعیت کامل می رسند.



سوالات متداول:

  • انعطاف پذیری طراحی افزایش یافته: PCB های لایه بالا به دلیل تعداد بالاتر لایه ها امکان طراحی پیچیده تر و جمع و جور تری را فراهم می کنند.
  • یکپارچگی سیگنال بهبود یافته است: با وجود لایه های بیشتر، سر و صدا و تداخل کمتر بین سیگنال ها وجود دارد، که منجر به عملکرد کلی بهتر می شود.
  • تراکم بالاتر: PCB های لایه بالا می توانند اجزای بیشتری را در یک منطقه کوچکتر جای دهند و آنها را برای دستگاه های کوچک ایده آل می کنند.
  • مدیریت حرارتی بهتر: لایه های اضافی فضای بیشتری برای انتشار گرما فراهم می کنند، کنترل بهتر درجه حرارت و قابلیت اطمینان را تضمین می کنند.
  • کاهش سر و صدا: لایه های متعدد به عنوان محافظ عمل می کنند، سطح سر و صدا را کاهش می دهند و کیفیت سیگنال را بهبود می بخشند.
س: چه نوع دستگاه های الکترونیکی معمولاً از PCB لایه بالا استفاده می کنند؟ ج: PCB لایه بالا معمولاً در دستگاه هایی استفاده می شود که نیاز به ارتباطات با سرعت بالا و اجزای دارای تراکم بالا مانند تلفن های هوشمند ،قرص، لپ تاپ ها، سرورها و تجهیزات شبکه ای. س: در تولید PCB لایه بالا از چه مواد استفاده می شود؟ ج: PCB لایه بالا به طور معمول از ترکیبی از مواد، از جمله مس،رزین اپوکسیمواد پیشرفته مانند PTFE یا سرامیک نیز می توانند برای کاربردهای خاص استفاده شوند.چه عواملی باید در هنگام طراحی PCB لایه بالا در نظر گرفته شودآ:
  • یکپارچگی سیگنال: طراحی باید حداقل تداخل بین سیگنال ها را برای حفظ ارتباطات با کیفیت بالا تضمین کند.
  • مدیریت حرارتی: باید فاصله مناسب و قرار دادن مناسب اجزای مورد بررسی قرار گیرد تا حرارت به طور موثر از بین برود.
  • توزیع برق: شبکه توزیع برق باید با دقت طراحی شود تا قدرت پایدار و کافی را به همه اجزای آن تامین کند.
  • صوتی عبور: باید اقدامات لازم برای به حداقل رساندن صوتی عبور بین سیگنال ها انجام شود، مانند استفاده از هواپیماهای زمینی و تکنیک های مسیریابی سیگنال.
  • قابلیت تولید: طراحی باید برای تولید کارآمد بهینه شود تا هزینه ها را کاهش دهد و تولید با کیفیت بالا را تضمین کند.
