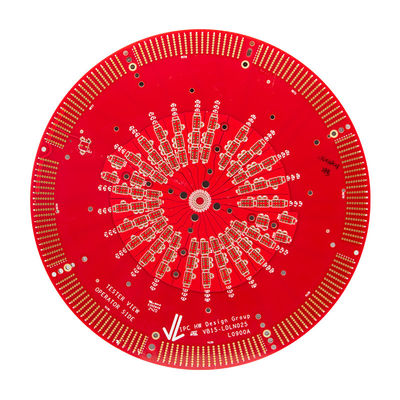

HASL سطح پایان PCB صفحه مدار چاپی لایه بالا FR-4 مواد

توضیحات محصول:

PCB لایه بالا یک صفحه چاپی با کیفیت بالا است که برای پاسخگویی به نیازهای سخت دستگاه های الکترونیکی پیشرفته طراحی شده است. این محصول با کیفیت بالا با مواد FR-4 ساخته شده است،تضمین دوام و قابلیت اطمینان برای پروژه های الکترونیکی شما.

PCB لایه بالا ما دارای یک طراحی لایه بالا است که اجازه می دهد تا چندین لایه از مدارهای، آن را مناسب برای برنامه های کاربردی الکترونیکی پیچیده و با سرعت بالا است.این طراحی پیشرفته همچنین اطمینان از یکپارچگی سیگنال بهتر و کاهش تداخل، که منجر به عملکرد برتر می شود.

با استفاده از تکنولوژی کنترل مقاومت، PCB لایه بالا ما کنترل دقیق بر ویژگی های الکتریکی مدار را ارائه می دهد. این اجازه می دهد تا انتقال سیگنال سازگار و دقیق,تضمین عملکرد با کیفیت و قابل اطمینان دستگاه های الکترونیکی شما.

حداقل اندازه سوراخ 0.2mm برای طراحی میکروسکوپی

PCB لایه بالا ما با حداقل اندازه سوراخ 0.2mm طراحی شده است، اجازه می دهد تا طرح های میکروسکوپی با دقت اجرا شود.این امکان ایجاد دستگاه های الکترونیکی فشرده و با چگالی بالا را بدون به خطر انداختن عملکرد می دهد.

حداقل فاصله ماسک جوش دهنده 0.1mm برای حفاظت بهینه

علاوه بر دقت بالا و طراحی پیچیده ، PCB لایه بالا ما همچنین حداقل فاصله ماسک جوش 0.1 میلی متر را ارائه می دهد.این محافظت بهینه در برابر پل جوش و اطمینان از قابلیت اطمینان و طول عمر دستگاه های الکترونیکی خود را فراهم می کند.

تولید پیشرفته برای تضمین کیفیت

PCB لایه بالا ما با استفاده از تکنیک های تولید پیشرفته و تجهیزات پیشرفته تولید می شود.این تضمین می کند بالاترین سطح کنترل کیفیت و تضمین می کند که هر محصول مطابق با استانداردهای سختگیرانه ما از برتری.

PCB لایه بالا خود را امروز دریافت کنید

وقتی صحبت از PCB های با کیفیت بالا می شود، PCB های لایه بالا ما بهترین انتخاب برای حرفه ای های صنعت الکترونیک هستند.این راه حل مناسب برای پروژه های الکترونیکی با عملکرد بالا شما است.حالا سفارش بده و تفاوت کیفیت و عملکرد رو با PCB لايه بالا تجربه کن

ویژگی ها:

• نام محصول: PCB لایه بالا
• رنگ ماسک جوش:
  • سبز
  • آبی
  • سیاه
  • قرمز
  • زرد
  • سفید
• تعداد لایه ها: لایه های بالا
• پوشش سطحی:
  • HASL
  • ENIG
  • OSP
  • نقره غوطه ور
  • قوطی غوطه ور
• ضخامت مس: 1/3 اونس تا 2 اونس
• حداقل اندازه سوراخ: 0.2mm
• ویژگی های کلیدی:
  • صفحه مدار چاپی سطح بالا
  • صفحه چاپی لایه بالا
  • PCB سطح برتر

پارامترهای فنی:

کاربردها:

PCB لایه بالا، که به عنوان صفحه سیم کشی چاپی برتر نیز شناخته می شود، یک نوع صفحه مدار چاپی است که برای الکترونیک دقیق و انتقال سیگنال با سرعت بالا طراحی شده است.این یک جزء ضروری در صنعت الکترونیک شده است، زیرا یک پلت فرم قابل اعتماد و کارآمد برای دستگاه های الکترونیکی مختلف فراهم می کند.

با ویژگی ها و قابلیت های پیشرفته آن، PCB لایه بالا به طور گسترده ای در انواع برنامه ها و سناریوها استفاده می شود. بیایید نگاهی دقیق تر به برخی از رایج ترین برنامه ها و صحنه های آن داشته باشیم:

PCB لایه بالا اغلب به عنوان صفحه چاپ لایه بالا در دستگاه های الکترونیکی پیشرفته مانند تلفن های هوشمند، لپ تاپ ها و کنسول های بازی استفاده می شود.طراحی و ساخت فوق العاده اش باعث می شود که انتخاب مناسبی برای این دستگاه های پیشرفته باشدتوانایی PCB لایه بالا برای مدیریت انتقال سیگنال با سرعت بالا و سیم کشی دقیق آن عملکرد بدون مشکل این دستگاه ها را تضمین می کند.

در بخش صنعتی، PCB لایه بالا به طور گسترده ای به عنوان مدار چاپی سطح بالا در تجهیزات و ماشین آلات استفاده می شود.ساخت با کیفیت بالا و عملکرد قابل اعتماد آن را انتخاب ایده آل برای کاربردهای صنعتی می کند. PCB لایه بالا می تواند در برابر دمای شدید، لرزش و سایر شرایط سخت مقاومت کند و آن را برای استفاده در محیط های مختلف صنعتی مناسب می کند.

کاربرد مهم دیگری از PCB لایه بالا در صنعت پزشکی است.سیم کشی دقیق و قابلیت انتقال سیگنال با سرعت بالا باعث می شود که آن را انتخاب ایده آل برای دستگاه های پزشکی مانند دستگاه های سونوگرافی کندقابلیت PCB لایه بالا برای پردازش داده های پیچیده و حساس آن را به یک جزء ضروری در تجهیزات پزشکی دقیق تبدیل می کند.

PCB لایه بالا نیز به طور گسترده ای در شبکه های ارتباطی با سرعت بالا مانند شبکه های 5G و فیبر نوری استفاده می شود.توانایی آن برای مدیریت انتقال سیگنال با سرعت بالا و از دست دادن سیگنال کم آن را انتخاب ترجیح داده شده برای این شبکه ها می کندطراحی PCB لایه بالا همچنین امکان انتقال سریعتر داده را فراهم می کند و این امر برای عملکرد بدون مشکل این شبکه ها بسیار مهم است.

در صنعت هوافضا و دفاع، PCB لایه بالا نقش مهمی در عملکرد سیستم ها و تجهیزات الکترونیکی مختلف دارد.عملکرد بالا و قابلیت اطمینان آن را انتخاب ایده آل برای استفاده در هواپیما می کندتوانایی PCB لایه بالا برای مقاومت در برابر شرایط شدید و سیم کشی دقیق آن را برای این کاربردهای ضروری می کند.

به طور خلاصه، رنگ های ماسک جوش PCB لایه بالا، از جمله سبز، آبی، سیاه، قرمز، زرد و سفید، همراه با حداقل اندازه سوراخ 0.2mm، ضخامت صفحه 0.2mm به 6.0mm،و کمترین فاصله از صفحه ابریشم و ماسک جوش 0.15mm و 0.1mm به ترتیب، آن را به یک محصول همه کاره و بسیار مورد نیاز در صنعت الکترونیک تبدیل می کند.کاربردها و صحنه های آن از الکترونیک مصرفی پیشرفته تا تجهیزات حیاتی صنعتی و پزشکی می باشد، که اهمیت و تاثیر آن را در دنیای الکترونیک دقیق و انتقال سیگنال با سرعت بالا ثابت می کند.

سفارشی سازی:

در PCB لایه بالا، ما خدمات سفارشی سازی برتر را برای صفحه های مدار چاپی درجه بالا ارائه می دهیم.تیم ما از کارشناسان متعهد به ارائه شما با بهترین کیفیت و عملکرد برای نیازهای خاص شما.

• رنگ ماسک جوش:سبز، آبی، سیاه، قرمز، زرد، سفید
• حداقل اندازه سوراخ:0.2 میلی متر
• حداقل عرض خط/فاصل:3 میلی لیتر/3 میلی لیتر
• ضخامت مس:1/3 اونس تا 2 اونس
• تعداد لایه ها:لایه بالا

با بوردهای مدار چاپی سطح بالا، ما طیف گسترده ای از گزینه های سفارشی را برای پاسخگویی به نیازهای خاص شما ارائه می دهیم.

برخی از خدمات سفارشی ما شامل:

• گزینه های رنگی مخصوص ماسک جوش
• گزینه های اندازه سوراخ کوچکتر
• عرض خط باریک تر و گزینه های فاصله گذاری
• گزینه های ضخامت بیشتر یا نازک تر از مس
• گزینه های لایه اضافی

تیم ما از مهندسان باتجربه با شما همکاری نزدیک خواهند کرد تا نیازهای منحصر به فرد شما را درک کنند و بهترین راه حل ها را برای PCB با کیفیت بالا به شما ارائه دهند.

انتخاب PCB لایه بالا برای نیازهای سفارشی سازی شما به معنای انتخاب کیفیت، قابلیت اطمینان و عملکرد است. برخی از دلایل اصلی انتخاب ما عبارتند از:

• تکنولوژی و تجهیزات پیشرفته برای دقت و دقت
• فرآیندهای کنترل کیفیت سختگیرانه برای اطمینان از بالاترین استانداردهای کیفیت
• تیم با تجربه مهندسان و تکنسین ها با دانش گسترده در PCB های سطح بالا
• تحویل موثر و به موقع محصولات سفارشی
• قیمت های رقابتی بدون از دست دادن کیفیت

به ما اعتماد کنید تا بهترین خدمات سفارشی سازی را برای نیازهای PCB با درجه بالا ارائه دهیم. امروز با ما تماس بگیرید تا نیازهای خود را مورد بحث قرار دهید و برای خدمات ما قیمت گذاری کنید.

بسته بندی و حمل:

پس از تولید و آزمایش ، PCB لایه بالا به دقت بسته بندی می شود تا تحویل ایمن آن به مشتری تضمین شود. فرآیند بسته بندی شامل مراحل زیر است:

• اول، PCB با پوشش حباب ضد استاتیک پیچیده می شود تا از آن در برابر هر گونه تخلیه الکتروستاتیک محافظت شود.
• بعد، PCB بسته شده در یک جعبه کارتونی محکم قرار می گیرد.
• جعبه با فوم یا سایر مواد کمرنگ برای جلوگیری از حرکت PCB در طول حمل و نقل پر می شود.
• در نهایت، جعبه مهر و موم و برچسب با اطلاعات حمل و نقل مشتری خواهد شد.

پس از بسته بندی ، PCB لایه بالا با استفاده از یک روش حمل و نقل قابل اعتماد به مشتری ارسال می شود. فرآیند حمل و نقل شامل مراحل زیر است:

• بسته به يک کانتينر حمل و نقل امن و کنترل شده با آب و هوا بارگذاری خواهد شد.
• کانتینر به نزدیکترین فرودگاه یا بندر حمل می شود.
• در فرودگاه یا بندر دریایی، بسته بسته بسته بسته به مقصد به هواپیما، کشتی یا کامیون بارگذاری می شود.
• در طول حمل و نقل، بسته برای اطمینان از رسیدن به موقع و ایمن، ردیابی و نظارت خواهد شد.
• پس از تحویل، مشتری ملزم به امضای بسته برای تأیید دریافت آن خواهد بود.

با بسته بندی دقیق و روش های قابل اعتماد حمل و نقل، ما تضمین می کنیم که PCB لایه بالا در شرایط کامل به مقصد خود می رسد.

سوالات متداول:

• س: PCB لایه بالا معمولا چند لایه دارد؟
• A: PCB لایه بالا معمولاً بیش از 4 لایه دارد، اما بسته به پیچیدگی طراحی می تواند تا 20 یا بیشتر لایه داشته باشد.
• س: مزایای استفاده از PCB لایه بالا چیست؟
• A: PCB لایه بالا امکان چگالی بالاتر از اجزای الکترونیکی، کاهش اندازه و وزن PCB کلی و یکپارچگی و عملکرد سیگنال بهتر را فراهم می کند.
• س: PCB های لایه بالا معمولاً در چه نوع دستگاه های الکترونیکی استفاده می شوند؟
• A: PCB های لایه بالا معمولاً در دستگاه های الکترونیکی پیشرفته مانند تلفن های هوشمند، تبلت ها، رایانه ها و تجهیزات پزشکی استفاده می شوند.
• س: ضخامت معمولی PCB لایه بالا چیست؟
• A: ضخامت معمولی PCB لایه بالا بین 0.062 و 0.093 اینچ (1.57 و 2.36 میلی متر) است.
