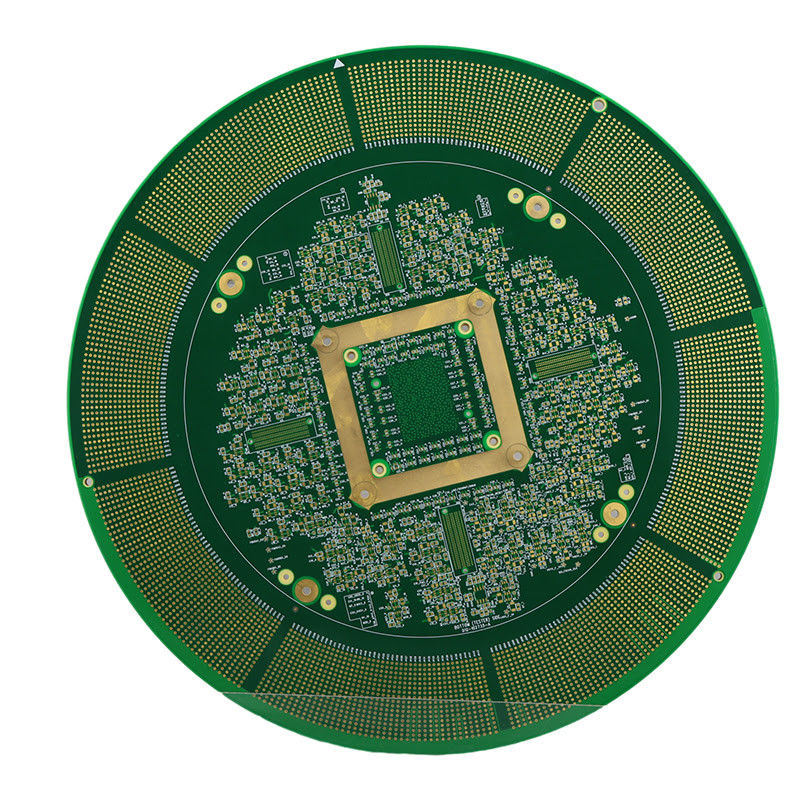

PCB با تراکم بالا با سطح بالا ارتباط برقرار می کند 0.1mm Min Solder Mask Clearance

توضیحات محصول:

ویژگی ها:

• نام محصول:PCB لایه بالا
• تعداد لایه ها:لایه بالا
• رنگ ماسک جوش:سبز، آبی، سیاه، قرمز، زرد، سفید
• کنترل مقاومت:آره
• حداقل عرض خط/فاصل:3 میلی لیتر/3 میلی لیتر
• ضخامت مس:1/3 اونس تا 2 اونس
• ویژگی های کلیدی:
  • PCB های متقابل با چگالی بالا
  • صفحه مدار چاپی لایه بالا
  • صفحه PCB لایه بالا
  • PCB های HDI

پارامترهای فنی:

کاربردها:

PCB لایه بالا ، همچنین به عنوان High Layer Multilayer Board شناخته می شود ، یک نوع صفحه مدار چاپی (PCB) است که برای مدارهای پیچیده با چندین لایه مواد رسانا طراحی شده است.این تکنولوژی پیشرفته PCB به طور گسترده ای در کاربردهای مختلف استفاده می شوداز جمله لوازم الکترونیکی مصرفی، دستگاه های پزشکی، تجهیزات صنعتی و موارد دیگر.

با استفاده از یک PCB لایه بالا، می توانید چگالی بیشتر مدار، یکپارچگی سیگنال بهتر و مدیریت حرارتی بهبود یافته برای دستگاه های الکترونیکی خود را به دست آورید.این باعث می شود آن را یک انتخاب ایده آل برای برنامه های کاربردی با عملکرد بالا است که نیاز به عملکرد کارآمد و قابل اعتماد.

• زمان تحویل:۳ تا ۵ روز
• رنگ ابریشم:سفيد، سياه، زرد
• تعداد لایه ها:لایه بالا
• پوشش سطحی:HASL، ENIG، OSP، نقره غوطه ور، قلع غوطه ور
• ضخامت تخته:0.2mm تا 6.0mm

PCB های لایه بالا به ویژه در کاربردهایی که نیاز به مدارهای پیچیده با اتصالات متقابل با چگالی بالا دارند مفید هستند. برخی از سناریوهای کاربرد رایج برای این نوع PCB شامل:

• الکترونیک مصرفی:PCB های لایه بالا به طور گسترده ای در لوازم الکترونیکی مصرف کننده مانند تلفن های هوشمند، لپ تاپ ها و تبلت ها استفاده می شوند، جایی که فضا محدود است و مدارهای پیچیده باید به یک طراحی جمع و جور شوند.
• دستگاه های پزشکی:در دستگاه های پزشکی، PCB های لایه بالا برای ایجاد مدارهای پیچیده ای استفاده می شوند که می توانند عملیات دقیق و دقیق را انجام دهند. این برای دستگاه هایی مانند دستگاه های MRI، سازنده های قلبی،و تجهیزات سونوگرافی.
• تجهیزات صنعتی:تجهیزات صنعتی، مانند روبات ها، سیستم های اتوماسیون و پانل های کنترل، برای عملکرد کارآمد و قابل اعتماد، به مدارهای پیچیده با تراکم بالای اتصال نیاز دارند.PCB های لایه بالا انتخاب ایده آل برای چنین برنامه هایی هستند.

PCB های لایه بالا را می توان نمونه اولیه ساخت تا عملکرد و عملکرد مدار را قبل از تولید انبوه آزمایش کند.این به ویژه در برنامه هایی که طراحی مدار پیچیده است و نیاز به تکرار های متعدد برای بهینه سازی دارد مفید استنمونه اولیه PCB لایه بالا به مهندسان اجازه می دهد تا هر گونه نقص طراحی را شناسایی کنند و تغییرات لازم را قبل از تولید محصول نهایی انجام دهند.این خطر خطاهای گران قیمت را کاهش می دهد و اطمینان حاصل می کند که محصول نهایی با مشخصات مورد نظر مطابقت دارد.

به طور کلی، PCB های لایه بالا یک راه حل قابل اعتماد و کارآمد برای مدارهای پیچیده با اتصالات متقابل با چگالی بالا ارائه می دهند. با زمان تحویل سریع، گزینه های رنگ مختلف صفحه ابریشم،و طیف وسیعی از پوشش های سطحی برای انتخابPCB های لایه بالا یک محصول متنوع و مورد تقاضا برای صنایع مختلف هستند.

سفارشی سازی:

ما راه حل های سفارشی برای PCB لایه بالا، همچنین به عنوان هیئت مدیره اتصال چگالی بالا یا PCB اتصال چگالی بالا شناخته شده ارائه می دهیم تا نیازهای خاص شما را برآورده کند و عملکرد برتر را ارائه دهد.خدمات ما طراحی شده اند تا بالاترین کیفیت و قابلیت اطمینان را در صنعت به شما ارائه دهند.

• حداقل عرض خط/فاصل:3 میلی لیتر/3 میلی لیتر
• مطابق با روش روش:آره
• زمان تحویل:۳ تا ۵ روز
• پوشش سطحی:HASL، ENIG، OSP، نقره غوطه ور، قلع غوطه ور
• ماده:FR-4

تیم متخصص ما از آخرین تکنولوژی و تکنیک ها استفاده می کند تا اطمینان حاصل شود که PCB لایه بالا شما مشخصات دقیق شما را برآورده می کند.ما اهمیت دقت و دقت در تخته های اتصال با چگالی بالا را درک می کنیم، و ما متعهد به ارائه بهترین نتایج برای پروژه شما هستیم.

با خدمات سفارشی ما، شما انعطاف پذیری برای انتخاب مواد، پایان سطح، و زمان تحویل را که به بهترین وجه با نیازهای شما مطابقت دارد، دارید.فرآیندهای کارآمد ما و تجهیزات پیشرفته ما را قادر می سازد تا PCB لایه بالا سفارشی شما را به موقع و با بالاترین کیفیت تحویل دهیم.

در خدمات سفارشی ما برای PCB لایه بالا سرمایه گذاری کنید و تفاوت عملکرد و قابلیت اطمینان را تجربه کنید. برای بحث در مورد پروژه خود با ما تماس بگیرید و امروز یک نقل قول دریافت کنید.

بسته بندی و حمل:

PCB های لایه بالا به دقت بسته بندی و ارسال می شوند تا تحویل ایمن به مشتریان تضمین شود.فرآیند بسته بندی ما مطابق با استانداردهای صنعت و بهترین شیوه ها برای محافظت از صفحه های مدار حساس در طول حمل و نقل است.

هر PCB لایه بالا ابتدا با کف ضد ایستاتیک پیچیده می شود تا از تخلیه الکترواستاتیک و آسیب به اجزای آن جلوگیری شود.سپس آن را در یک جعبه کارتونی محکم با پوششی اضافی برای جذب شوک قرار می دهدجعبه با نوار بسته بندی با کیفیت بالا مهر و موم شده است تا اطمینان حاصل شود که PCB در طول حمل و نقل امن است.

برای محموله های بین المللی، ما از جعبه های چوبی سفارشی استفاده می کنیم تا حفاظت و ثبات بیشتری را فراهم کنند. جعبه ها برای تحمل سختگیری و شرایط شدید آب و هوایی طراحی شده اند.اطمینان از اینکه PCB ها در شرایط کامل به آنجا می رسند.

شرکای حمل و نقل ما به دقت برای قابلیت اطمینان و کارایی در تحویل بسته ها انتخاب می شوند. ما گزینه های مختلف حمل و نقل را برای پاسخگویی به نیازهای مشتریانمان ارائه می دهیم،از جمله تحویل سریع برای سفارشات فوری.

پس از ارسال، مشتریان یک شماره ردیابی را برای نظارت بر پیشرفت بسته خود دریافت می کنند. تیم خدمات مشتری ما نیز در دسترس است تا در هر گونه پرسش یا نگرانی حمل و نقل کمک کند.

ما در بسته بندی و حمل و نقل PCB های لایه بالا دقت زیادی می کنیم تا اطمینان حاصل کنیم که آنها در شرایط کامل به مشتریان ما می رسند.

سوالات متداول:

• س: هدف اصلی PCB لایه بالا چیست؟
• A: هدف اصلی PCB لایه بالا ارائه یک طراحی مدار فشرده تر و کارآمد برای دستگاه های الکترونیکی پیچیده است.
• س: برخی از مزایای استفاده از PCB لایه بالا چیست؟
• A: برخی از مزایای استفاده از PCB لایه بالا شامل تراکم بالاتر اجزای، کاهش اندازه و وزن دستگاه و بهبود یکپارچگی سیگنال است.
• س: PCB لایه بالا معمولا چند لایه دارد؟
• A: PCB لایه بالا به طور معمول دارای 6 لایه یا بیشتر است، اما می تواند تا 50 لایه یا بیشتر برای طرح های بسیار پیچیده باشد.
• س: در PCB لایه بالا از چه مواد استفاده می شود؟
• A: PCB لایه بالا به طور معمول از فیبرگلاس، مس و انواع مختلف رزین مانند اپوکسی یا پلی آمید ساخته شده است.
• س: در چه نوع دستگاه های الکترونیکی PCB لایه بالا به طور معمول استفاده می شود؟
• A: PCB لایه بالا به طور معمول در تلفن های هوشمند، رایانه ها، دستگاه های پزشکی، تجهیزات هوافضا و سایر دستگاه های الکترونیکی پیچیده استفاده می شود.
